Laserscanningssystemer er uundværlige værktøjer i moderne fremstilling, der muliggør applikationer fra højhastighedsmærkning til indviklet mikrobearbejdning og 3D stereolitografi. I hjertet af disse systemer ligger et vildledende simpelt – men kritisk vigtigt – stykke optik: F-theta-linsen.
1. Hvad er et F-theta-objektiv?

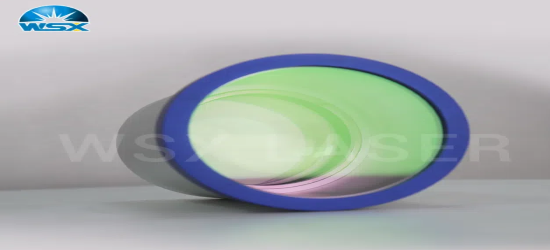

An F-theta linse er en specialiseret scanningslinse, der bruges i lasergalvanometersystemer (galvo). I modsætning til standardlinser designet til at fokusere lys til et punkt, er F-theta linser konstrueret således, at positionen af den fokuserede laserplet på scanningsplanet er proportional med indgangsvinklen (θ) af den indkommende stråle fra galvospejlet. Denne designkarakteristik giver anledning til udtrykket 'F-theta'.
Nøglefunktioner:
Bevarer fladheden af feltet og sikrer, at hele scanningsområdet er i fokus.
Kortlægger vinkelinput (galvobevægelse) til lineær forskydning på en tilnærmelsesvis lineær måde.
Leverer ensartet pletstørrelse og minimal forvrængning på tværs af scanningsfeltet.
2. Flat-field-fokusering: Hold kanterne skarpe
En af de vedvarende udfordringer i laserscannings- og markeringssystemer er feltkrumning - et fænomen, hvor en simpel linse kun bringer midten af feltet i skarpt fokus, mens kanterne fremstår slørede eller forvrængede. Dette bliver et kritisk problem, når der arbejdes på store underlag, højopløsningsgravering eller applikationer, der kræver ensartet skarphed på tværs af hele emnet.
F-theta-linser er designet specifikt til at løse dette problem gennem sofistikeret optisk konstruktion. Sådan opnår de fladfelt-fokusering:
Multi-element linsesystemer : F-theta linser indeholder ofte flere præcisionsformede linser, inklusive asfæriske overflader, der er matematisk beregnet for at modvirke feltkrumning.
Konstant brændplan : Navnet 'f-theta' kommer fra princippet om, at billedhøjden på scanningsplanet er proportional med produktet af objektivets brændvidde (f) og scanningsvinklen (θ), hvilket skaber et næsten fladt billedfelt. Dette sikrer, at alle scannede punkter, fra centrum til kant, ligger på omtrent samme brændplan.
Kantskarphed bevares : Selv i periferien af scanningsområdet bevares fokus, hvilket er særligt vigtigt i industrielle applikationer som lasergravering, PCB-mærkning eller højpræcisions mikroskæring, hvor kantnøjagtighed er kritisk.
Uden denne teknologi ville operatører være nødt til at omfokusere eller anvende softwarekorrektioner, når strålen flyttes hen over overfladen – hvilket tilføjer tid, reducerer præcisionen og øger maskinslid. F-theta-objektiver strømliner denne proces og tilbyder et enkelt fokusplan, der sikrer billed- og behandlingskvalitet over hele linjen.
3. Lineær strålekortlægning: Nøjagtighed, du kan måle
Takket være det avancerede f-theta linsedesign opretholder laserstråleforskydningen et næsten perfekt lineært forhold til galvospejlets scanningsvinkel gennem hele scanningsfeltet. Det betyder, at når spejlet bevæger sig, bevæger laserpunktet sig proportionalt og forudsigeligt hen over arbejdsfladen, hvilket sikrer ensartet præcision over hele området.
Hvorfor er denne linearitet så vigtig?
Nøjagtig vektorbanedefinition:
For ingeniører og designere, der arbejder med vektorgrafik – såsom logoer, kredsløbsmønstre eller finmekaniske graveringer – er det afgørende at kunne definere laserbanen præcist. Den lineære kortlægning garanterer, at de tilsigtede stier oversættes direkte til fysiske bevægelser uden forvrængning, hvilket bevarer integriteten af komplekse designs.
Trofast gengivelse af design og skrifttyper:
Tekst og detaljerede mønstre kræver nøjagtig afstand og justering for at bevare læsbarheden og æstetisk kvalitet. Uden lineær stråleafbildning kan kanter fordrejes, eller kurver kan forvrænges, hvilket fører til slørede eller misformede tegn og mønstre. Med f-theta-objektiver er skrifttyperne skarpe, og designet forbliver tro mod de originale digitale filer, hvilket sikrer højkvalitetsoutput hver gang.
Eliminering af buet forvrængning:
Traditionelle linser forårsager ofte buede eller nålepudeforvrængninger, hvor lige linjer forekommer bøjede eller skæve, især ved kanterne af scanningsfeltet. F-theta-objektivet neutraliserer disse effekter og giver et fladt scanningsfelt, der bevarer geometrisk nøjagtighed over hele arbejdsområdet.
Reduceret behov for digitale korrektions- eller kalibreringstabeller:
I mange lasersystemer uden f-theta-optik skal operatører stole på komplekse korrektionsalgoritmer eller kalibreringsopslagstabeller for at kompensere for linse-inducerede forvrængninger. Disse processer kan være tidskrævende, kræve specialiseret software og øge systemets kompleksitet. Den iboende linearitet af f-theta-objektiver reducerer eller eliminerer disse behov, hvilket fører til hurtigere opsætning, færre fejl og mere pålidelig drift.
Forbedret præcision i mærknings- og justeringsopgaver:
Til industrielle applikationer såsom PCB-mærkning, mærkning af medicinsk udstyr eller gravering af flykomponenter kan selv små positionsfejl føre til dyre defekter. Med f-theta-objektiver, der muliggør præcis lineær kortlægning, opnår producenter ensartet, gentagelig placering af mærker og snit, hvilket er afgørende for kvalitetssikring og overholdelse af lovgivning.
Letter avanceret automatisering og integration:
Den forudsigelige lineære bevægelse muliggør sømløs integration med computernumeriske kontrolsystemer (CNC), robotarme og automatiserede inspektionsværktøjer. Denne kompatibilitet accelererer produktionsarbejdsgange og understøtter produktionsmiljøer med høj kapacitet.
Sammenfattende er den lineære strålekortlægningskapacitet, som f-theta-objektiver tilbyder, grundlæggende for at opnå præcision, pålidelighed og effektivitet i laserbehandlingsapplikationer. Det giver ingeniører mulighed for at designe med tillid, producenter til at levere ensartet kvalitet og slutbrugere til at drage fordel af fejlfrie slutprodukter.
4. Konsekvent spotstørrelse: Kvalitet i hver pixel
Ensartet pletstørrelse er afgørende for kvalitet i:
High-definition mærkning
Stabil skæredybde
Glat gravering
F-theta linser holder stråletaljen ensartet på tværs af scanningsfeltet og minimerer både stråledivergens og optiske aberrationer som koma eller astigmatisme, der typisk forringer laserens ydeevne uden for aksen.
5. Reduktion af forvrængning: Renere output
Selv mindre forvrængning kan føre til fejljusterede mønstre eller inkonsistente svejsesømme. F-theta linser er omhyggeligt konstrueret til at modvirke:
Sinusformede ikke-lineariteter
Termisk induceret linsedeformation (i højeffektlinser)
Kromatisk dispersion til multi-bølgelængde lasere
Resultatet: nøjagtig gengivelse af komplekse geometrier – selv ved høj hastighed.
6. Maksimering af gennemløb og hastighed
Ydeevnefordele, som F-theta-objektiver tilbyder, omfatter:
Fuldt områdescanning ved jet-hurtige hastigheder
Minimeret korrektionsforsinkelse velegnet til dynamisk mærkning eller mikrobearbejdning
Kompatibilitet med forskellige bjælkediametre uden at gå på kompromis med ydeevnen
Kombineret med højhastighedsgalvoer giver disse linser producenterne mulighed for drastisk at reducere cyklustider, mens de bevarer påføringskvaliteten.
7. Linsevarianter og bølgelængdetilpasning
Industrielle systemer er afhængige af forskellige lasere - fiber, CO₂, UV - hver med unikke bølgelængder. F-theta linser er valgt og belagt i overensstemmelse hermed:
Bølgelængdespecifikke AR-belægninger minimerer refleksioner (f.eks. 1064 nm vs. 10,6 µm).
Materialevalg sikrer varmebestandighed under fjernlyseffekt.
Valgmuligheder for pletstørrelse og brændvidde understøtter alt fra mærkning med bredt felt til mikrobearbejdning under 50 µm.
Valg af det rigtige objektiv har stor indflydelse på resultatet - korrekt tilpasning undgår spild af strøm og sikrer objektivets levetid.
8. Optimering af arbejdsafstand og feltstørrelse
Producenter skal kalibrere mellem arbejdsafstand (WD) og scanningsfeltstørrelse:
Kort WD → små, tætte markeringsfelter, men højere laserdivergens.
Lang WD → store felter med langsommere pletstørrelser.
F-theta-linjer kommer i et område – fra f=100 mm (små felter >3 mm spotstørrelse) til f=450 mm+ (store felter med 50-100 µm stråle), hvilket gør objektivvalg til en balancegang mellem præcision og produktivitet.
9. Vedligeholdelse og kalibrering for lang levetid
På trods af deres præcision kræver F-theta linser rutinemæssig pleje:
Tjek for snavs ved fokusgrænsefladen
Genkalibrer efter mekaniske skift
Rengør med c-grade opløsningsmidler og vatpinde
Overmal eller udskift, når den optiske ydeevne forringes
Disse opgaver sikrer, at strålen forbliver skarp, forvrængningsfri og konsistent gennem hundreder af driftstimer.
10. Eksempler fra RealWorld: Ftheta-objektiver i aktion
Elektronisk PCB-mærkning : Præcise komponent-ID'er med 20–40 µm snitbredder.
Gravering af autodele : Store 200×200 mm felter, der kræver skarpe hjørner og dobbelt nøjagtighed.
Medicinsk emballagekodning : Højhastigheds, ensartede tidsstemplede markeringer ved industrielle linjehastigheder.
I hver leverer Ftheta-objektiver rene, gentagelige og læsbare mønstre – fri for vridninger eller fokusproblemer.
Resumé: En ubesunget helt af laserbehandling
F-theta-linser optræder måske aldrig i markedsføringsfoldere, men de er den tavse rygrad i ethvert præcist laserscanningssystem. Ved at udflade felter, linearisere bevægelse, korrigere forvrængning og sikre ensartet pletstørrelse, lader de ingeniører designe med tillid og producenter producere med præcision.
Lær mere og opret forbindelse
Hvis du bygger et lasersystem – hvad enten det er til mærkning, skæring eller innovativ mikrobearbejdning – skal du vælge den rigtige F-theta linse er afgørende for påføringssucces.
For praktiske råd, brugerdefinerede linsespecifikationer eller for at udforske en bred vifte af industriel scanningsoptik er Shenzhen Worthing Technology Co., Ltd. en betroet partner med dyb optisk ekspertise og pålidelig global support.
Besøg deres hjemmeside eller kontakt deres team for at udforske løsninger, der løfter dit lasersystems ydeevne – uden højtryks-pitch, blot et ægte teknisk partnerskab.
