الدليل النهائي لرؤوس اللحام بالليزر: الأنواع والميزات والفوائد

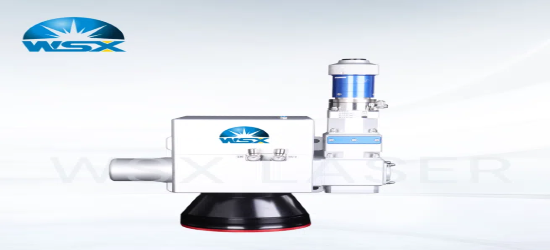

لقد أحدثت تكنولوجيا اللحام بالليزر ثورة في التصنيع الحديث من خلال توفير الدقة والسرعة والتنوع الذي لا مثيل له في طرق اللحام التقليدية. من الأمور المركزية في هذه التقنية هو رأس اللحام بالليزر، وهو عبارة عن مجموعة متطورة توجه شعاع الليزر وتركزه وتتحكم فيه لتحقيق لحامات خالية من العيوب.



أنواع رؤوس اللحام بالليزر

1. رؤوس اللحام بالليزر ذات التركيز الثابت

تتميز رؤوس التركيز الثابتة بطول بؤري محدد وحجم موضعي محسّن لأبعاد وصلات اللحام المحددة. إن بساطتها تجعلها موثوقة وفعالة من حيث التكلفة للتطبيقات الموحدة ذات الحجم الكبير.

• الإيجابيات:  صيانة منخفضة، وجودة شعاع مستقرة، وفعالة من حيث التكلفة.

• السلبيات:  مرونة محدودة للأجزاء ذات السماكة أو الأشكال المختلفة.

2. رؤوس لحام بالليزر ذات تركيز قابل للتعديل

تسمح هذه الرؤوس بتعديل البعد البؤري وحجم البقعة، مما يوفر المرونة للمواد المختلفة وهندسة الأجزاء. يمكن أن تكون يدوية أو آلية.

• الايجابيات:  القدرة على التكيف مع اللحامات المتنوعة والتحكم بشكل أفضل في عمق الاختراق.

• السلبيات:  يتطلب معايرة دورية، وهو أكثر تعقيدًا من رؤوس التركيز البؤري الثابتة.

3. رؤوس اللحام بالليزر متعددة النقاط

تم تصميم هذه الرؤوس لتقسيم شعاع الليزر إلى نقاط متعددة، مما يتيح إمكانية اللحام المتزامن في مواقع متعددة، مما يؤدي إلى زيادة الإنتاجية بشكل كبير.

• الإيجابيات:  إنتاجية عالية وجودة لحام متسقة عبر المواقع.

• السلبيات:  تصميم بصري معقد وتكلفة أولية أعلى.

4. رؤوس لحام ألياف الليزر

توفر هذه الرؤوس المدمجة المصممة خصيصًا لمصادر ألياف الليزر جودة شعاع فائقة وكفاءة في استخدام الطاقة. غالبًا ما تتضمن بصريات المسح المتقدمة.

• الايجابيات:  كثافة طاقة عالية، حجم صغير، تصميم قوي.

• السلبيات:  عادة ما تكون أكثر تكلفة، وتتطلب مصادر ليزر متوافقة.



لماذا تعتبر عدسات F-Theta ضرورية في رؤوس اللحام بالليزر

1. التركيز على المجال المسطح للحصول على جودة لحام متسقة

أحد التحديات الرئيسية في اللحام بالليزر هو الحفاظ على تركيز حاد عبر منطقة العمل بأكملها. تعاني العدسات الكروية التقليدية من انحناء التركيز، مما يعني أن شعاع الليزر يتركز بشكل حاد فقط في مركز مجال المسح. أثناء تحركك نحو الحواف، يصبح التركيز ضبابيًا تدريجيًا، مما يؤدي إلى عدم تناسق توصيل الطاقة. يؤدي عدم الاتساق هذا إلى اختراق اللحام بشكل غير متساوٍ، واختلافات في حجم حبة اللحام، ويمكن أن يسبب عيوبًا مثل المفاصل الضعيفة أو تشويه المواد. تصبح هذه المشكلات مشكلة بشكل خاص عند العمل على مكونات كبيرة أو معقدة حيث يكون التوحيد أمرًا بالغ الأهمية.
تحل عدسات F-theta هذه المشكلة عن طريق تصحيح انحناء المجال والحفاظ على مستوى بؤري مسطح في جميع أنحاء منطقة المسح. وهذا يعني أن بقعة الليزر تظل في حالة تركيز مثالية بغض النظر عن موضعها على السطح الذي يتم لحامه. ويؤدي التركيز الثابت إلى توزيع موحد للطاقة، مما يؤدي إلى عمق اللحام وعرضه. يعمل هذا المستوى من التحكم على تحسين جودة اللحام بشكل كبير، ويقلل من مخاطر العيوب، ويحسن موثوقية المنتج بشكل عام.

2. تحديد موضع الشعاع الخطي من أجل الدقة

غالبًا ما يتضمن اللحام بالليزر أنماطًا دقيقة ومعقدة أو لحام التماس حيث تكون الدقة أمرًا حيويًا. تقوم مرايا الجلفانومتر بتوجيه شعاع الليزر عن طريق تغيير زاوية المسح، ويجب أن تترجم هذه الحركة إلى إزاحة خطية دقيقة على سطح قطعة العمل. ومع ذلك، بدون البصريات المناسبة، يمكن أن تكون إزاحة الحزمة غير خطية، مما يسبب تشويهًا في مسارات اللحام وعدم الدقة في التصميمات المعقدة.
تم تصميم عدسة F-theta خصيصًا لتوفير رسم خرائط الشعاع الخطي، مما يعني أن موضع نقطة الليزر على الهدف يتناسب بشكل مباشر مع زاوية الماسح الضوئي. يتيح هذا الخطي للمهندسين والمبرمجين تحديد مسارات اللحام بثقة، مما يضمن أن الليزر يتبع المسار المقصود بدقة. ونتيجة لذلك، يتم إنتاج حتى أدق تفاصيل اللحام والأشكال الهندسية المعقدة بدقة، وهو أمر ضروري للتصنيع الآلي والتطبيقات عالية الدقة.

3. حجم البقعة الموحد وتوزيع الطاقة

يؤثر حجم بقعة الليزر بشكل مباشر على كثافة الطاقة التي يتم توصيلها إلى منطقة اللحام، مما يؤثر على عمق الاختراق ومدخلات الحرارة. تؤدي الاختلافات في حجم البقعة إلى تسخين غير متساوٍ، مما يؤدي إلى ضغوط حرارية أو تزييفها أو قوة لحام غير كافية. تضمن عدسة F-theta بقاء حجم بقعة الليزر ثابتًا عبر مجال المسح بأكمله، مما يوفر ملفًا موحدًا للطاقة. يساهم هذا التوحيد في:

• عمق اختراق مستقر، وتجنب اللحامات الضحلة أو المفرطة.

• توزيع متساوي للحرارة، مما يقلل من التشوه الحراري.

• تقليل الضغط الحراري في المادة، وتعزيز السلامة الهيكلية.

• جودة وصلة لحام فائقة، مع قوة ميكانيكية ثابتة.

4. منطقة مسح أكبر قابلة للاستخدام

بالإضافة إلى تحسين التركيز والدقة، تعمل عدسات F-theta على توسيع منطقة العمل الفعالة لرؤوس اللحام بالليزر بشكل كبير. ومن خلال القضاء على التشوهات والانحناء الشائع في البصريات التقليدية، يمكن للمصنعين الاستفادة من مجال مسح أكبر دون التضحية بجودة الشعاع. هذه المساحة الموسعة تعني:

• يمكن لحام المكونات الأكبر حجمًا دون تغيير موضعها أو إجراء إعدادات متعددة.

• يمكن معالجة عدة أجزاء أصغر في وقت واحد، مما يزيد من الإنتاجية.

• يتم تقليل أوقات الدورات حيث يغطي الليزر مساحة أوسع في تمريرة واحدة.

لا يؤدي هذا المكسب في الكفاءة إلى تعزيز الإنتاجية فحسب، بل يقلل أيضًا من تكاليف التشغيل ويحسن مرونة التصنيع.



الميزات الرئيسية لرؤوس اللحام بالليزر الحديثة المعززة بعدسات F-Theta

• قدرة التركيز التلقائي:  الجمع بين تعديل التركيز الآلي مع بصريات F-theta يوفر تحكمًا استثنائيًا على الأسطح غير المستوية أو السُمك المتغير، مما يضمن اللحام المثالي في كل مرة.

• تكامل الغاز الوقائي:  تتميز العديد من الرؤوس بفوهات توجه الغاز الواقي لمنع الأكسدة أثناء اللحام، وهي محسنة للعمل مع التركيز الدقيق لعدسات F-theta.

• أنظمة التبريد المتقدمة:  لحماية المكونات البصرية الدقيقة مثل عدسات F-theta، تشتمل رؤوس اللحام على تبريد فعال للمياه أو الهواء للحفاظ على أداء مستقر.

• البصريات المعيارية والقابلة للاستبدال:  يمكن تبديل عدسات F-theta أو ترقيتها بسهولة في الرؤوس المعيارية، مما يسهل الصيانة والقدرة على التكيف.

• أجهزة الاستشعار والمراقبة المتكاملة:  تضمن المراقبة في الوقت الحقيقي للموضع البؤري وظروف اللحام أن تحافظ عدسة F-theta على المحاذاة والأداء الأمثل طوال فترة الإنتاج.



فوائد استخدام رؤوس اللحام بالليزر مع عدسات F-Theta

• جودة اللحام الفائقة والاتساق

مع التركيز على المجال المسطح ورسم خرائط الشعاع الخطي، تكون طبقات اللحام حادة وموحدة. يؤدي ذلك إلى تقليل معدلات إعادة العمل والخردة وتحسين موثوقية المنتج - وهو أمر حيوي في صناعات مثل الطيران والسيارات والأجهزة الطبية.

• زيادة الإنتاجية وخفض التكاليف

تتيح منطقة المسح الموسعة ودقة عدسات F-theta دورات لحام أسرع، وإعدادات أقل، واستهلاكًا أقل للطاقة، مما يؤدي إلى إنتاجية أفضل وخفض تكاليف التشغيل الإجمالية.

• مرونة محسنة للإنتاج المعقد وكبير الحجم

سواء كنت تقوم بلحام الإلكترونيات المعقدة أو لوحات السيارات الكبيرة، فإن رؤوس F-theta المجهزة بعدسات تتكيف بسهولة مع الأشكال الهندسية المتنوعة للأجزاء ومقاييس الإنتاج دون التضحية بالجودة.

• سهولة التكامل مع أنظمة الأتمتة

يعمل التحكم الدقيق في الشعاع والحد الأدنى من المعايرة على تبسيط التكامل مع الأذرع الآلية وآلات CNC والأتمتة متعددة المحاور، مما يتيح خطوط تصنيع مؤتمتة بالكامل وعالية السرعة.

• طول العمر والموثوقية

يتم تصنيع عدسات F-theta من زجاج بصري عالي الجودة وطلاءات مقاومة للتلف والتلوث بالليزر، مما يضمن عمر خدمة طويل وأداء مستقر في البيئات الصناعية الصعبة.



التطبيقات عبر الصناعات

• السيارات:  اللحام عالي السرعة لأجزاء الجسم والموصلات الإلكترونية والمكونات خفيفة الوزن.

• الإلكترونيات:  لحام دقيق ودقيق للوحات الدوائر والتجمعات الدقيقة.

• الأجهزة الطبية:  تصنيع الأدوات الجراحية والغرسات التي تتطلب لحامات دقيقة وخالية من التلوث.

• الفضاء الجوي:  تصنيع مكونات خفيفة الوزن وعالية القوة مع لحامات لا تشوبها شائبة.

• المجوهرات والسلع الاستهلاكية:  لحام تفصيلي للمعادن الثمينة بجودة تشطيب رائعة.



خاتمة

يؤثر اختيار رأس اللحام بالليزر بشكل كبير على الجودة والكفاءة والموثوقية عمليات بالليزر اللحام . من بين مكوناتها، تبرز عدسة F-theta كعامل تمكين حاسم لأداء اللحام الفائق من خلال توفير التركيز على المجال المسطح، ورسم خرائط الشعاع الخطي، وحجم البقعة الموحد.

يضمن الاستثمار في رؤوس اللحام بالليزر المجهزة بعدسات F-theta عالية الجودة عمليات لحام متسقة وعالية الدقة عبر تطبيقات متنوعة مع تحسين سرعة الإنتاج وتقليل تكاليف التشغيل. بالنسبة للمصنعين الذين يهدفون إلى الحفاظ على قدرتهم التنافسية في الأسواق المتطلبة اليوم، فإن هذه التكنولوجيا لا غنى عنها.

لمزيد من المعلومات حول رؤوس اللحام بالليزر المتقدمة مع عدسات F-theta المدمجة وإرشادات الخبراء حول اختيار الحل المناسب لاحتياجاتك، فكر في الاتصال بـ Shenzhen Worthing Technology Co., Ltd. يمكن أن تساعد منتجاتهم المبتكرة والدعم الاحترافي في رفع قدرات اللحام بالليزر مع تقليل الصيانة وزيادة وقت التشغيل إلى أقصى حد.
