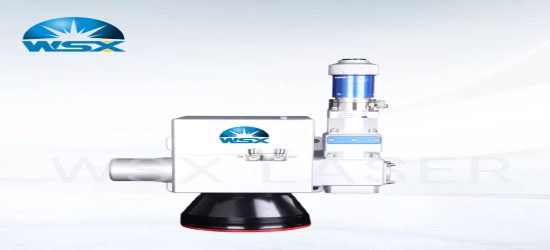

Teknologi pengelasan laser telah merevolusi manufaktur modern dengan memberikan presisi, kecepatan, dan keserbagunaan yang tidak tertandingi oleh metode pengelasan tradisional. Inti dari teknologi ini adalah kepala pengelasan laser - perakitan canggih yang mengarahkan, memfokuskan, dan mengendalikan balok laser untuk mencapai lasan tanpa cacat.
Jenis Kepala Pengelasan Laser
1. Kepala pengelasan laser fokus tetap
Kepala fokus tetap memiliki panjang fokus set dan ukuran spot yang dioptimalkan untuk dimensi sambungan las tertentu. Kesederhanaan mereka membuat mereka dapat diandalkan dan hemat biaya untuk aplikasi seragam volume tinggi.
Pro: Perawatan rendah, kualitas balok yang stabil, dan hemat biaya.
Cons: Fleksibilitas terbatas untuk bagian dengan ketebalan atau bentuk yang bervariasi.
2. Kepala pengelasan laser fokus yang dapat disesuaikan
Kepala -kepala ini memungkinkan modifikasi ukuran fokus dan spot, memberikan fleksibilitas untuk berbagai bahan dan geometri bagian. Mereka bisa manual atau bermotor.
Kelebihan: kemampuan beradaptasi dengan berbagai lasan dan kontrol yang lebih baik atas kedalaman penetrasi.
Cons: Membutuhkan kalibrasi periodik, lebih kompleks daripada kepala fokus tetap.
3. Kepala Pengelasan Laser Multi-Spot
Dirancang untuk membagi balok laser menjadi beberapa titik, kepala ini memungkinkan pengelasan simultan di berbagai lokasi, secara dramatis meningkatkan produktivitas.
4. Kepala Pengelasan Laser Serat
Dirancang khusus untuk sumber laser serat, kepala kompak ini memberikan kualitas balok yang unggul dan efisiensi energi. Mereka sering menggabungkan optik pemindaian canggih.
Pro: Kepadatan daya tinggi, ukuran kompak, desain yang kuat.
Cons: Biasanya lebih mahal, membutuhkan sumber laser yang kompatibel.
Mengapa Lensa F-Theta sangat penting dalam kepala pengelasan laser
1. Fokus medan datar untuk kualitas pengelasan yang konsisten
Salah satu tantangan utama dalam pengelasan laser adalah mempertahankan fokus tajam di seluruh area kerja. Lensa bola tradisional menderita kelengkungan fokus, yang berarti sinar laser hanya berfokus pada pusat bidang pemindaian. Saat Anda bergerak ke arah tepi, fokus secara bertahap kabur, yang mengarah ke pengiriman energi yang tidak konsisten. Ketidakkonsistenan ini menghasilkan penetrasi lasan yang tidak rata, variasi ukuran manik las, dan dapat menyebabkan cacat seperti sambungan lemah atau distorsi material. Masalah -masalah ini menjadi sangat bermasalah ketika mengerjakan komponen besar atau kompleks di mana keseragaman sangat penting.
Lensa F-Theta menyelesaikan masalah ini dengan memperbaiki kelengkungan lapangan dan mempertahankan bidang fokus datar di seluruh area pemindaian. Ini berarti tempat laser tetap dalam fokus sempurna terlepas dari posisinya di permukaan yang dilas. Fokus yang konsisten mengarah pada distribusi energi yang seragam, menghasilkan kedalaman dan lebar las yang bahkan. Tingkat kontrol ini sangat meningkatkan kualitas las, mengurangi risiko cacat, dan meningkatkan keandalan produk secara keseluruhan.
2. Posisi balok linier untuk presisi
Pengelasan laser sering melibatkan pola yang tepat dan rumit atau pengelasan jahitan di mana akurasi sangat penting. Galvanometer mencerminkan mengarahkan balok laser dengan mengubah sudut pemindaian, dan gerakan ini harus diterjemahkan menjadi perpindahan linier yang tepat pada permukaan benda kerja. Namun, tanpa optik yang tepat, perpindahan balok dapat berupa nonlinier, menyebabkan distorsi pada jalur las dan ketidakakuratan dalam desain yang kompleks.
Lensa F-Theta secara khusus direkayasa untuk memberikan pemetaan balok linier ini, yang berarti posisi titik laser pada target berbanding lurus dengan sudut pemindai. Linearitas ini memungkinkan para insinyur dan pemrogram untuk mendefinisikan lintasan las dengan percaya diri, memastikan bahwa laser mengikuti jalur yang dimaksud dengan tepat. Akibatnya, bahkan detail las terbaik dan geometri kompleks diproduksi secara akurat, yang sangat penting untuk manufaktur otomatis dan aplikasi presisi tinggi.
3. Ukuran tempat yang seragam dan distribusi energi
Ukuran titik laser secara langsung mempengaruhi kepadatan energi yang dikirim ke zona las, memengaruhi kedalaman penetrasi dan input panas. Variasi dalam ukuran spot menyebabkan pemanasan yang tidak merata, yang menyebabkan tekanan termal, melengkung, atau kekuatan las yang tidak mencukupi. Lensa F-Theta memastikan bahwa ukuran titik laser tetap konstan di seluruh bidang pemindaian, memberikan profil energi yang seragam. Keseragaman ini berkontribusi pada:
Kedalaman penetrasi yang stabil, menghindari lasan yang dangkal atau berlebihan.
Bahkan distribusi panas, meminimalkan distorsi termal.
Mengurangi tegangan termal dalam material, meningkatkan integritas struktural.
Kualitas sambungan las superior, dengan kekuatan mekanik yang konsisten.
4. Area pemindaian yang lebih besar
Selain meningkatkan fokus dan akurasi, lensa F-Theta secara signifikan memperluas area kerja yang efektif dari kepala pengelasan laser. Dengan menghilangkan distorsi dan kelengkungan yang umum pada optik tradisional, produsen dapat menggunakan bidang pemindaian yang lebih besar tanpa mengorbankan kualitas balok. Area yang diperluas ini berarti:
Komponen yang lebih besar dapat dilas tanpa reposisi atau beberapa pengaturan.
Beberapa bagian yang lebih kecil dapat diproses secara bersamaan, meningkatkan throughput.
Waktu siklus dikurangi karena laser menutupi area yang lebih luas dalam satu umpan.
Keuntungan efisiensi ini tidak hanya meningkatkan produktivitas tetapi juga menurunkan biaya operasional dan meningkatkan fleksibilitas manufaktur.
Fitur Utama Kepala Pengelasan Laser Modern Ditingkatkan oleh Lensa F-Theta
Kemampuan fokus otomatis: Menggabungkan penyesuaian fokus bermotor dengan optik F-Theta memberikan kontrol luar biasa pada permukaan yang tidak rata atau ketebalan variabel, memastikan lasan sempurna setiap saat.
Integrasi Gas Pelindung: Banyak kepala fitur nozel yang mengarahkan gas pelindung untuk mencegah oksidasi selama pengelasan, dioptimalkan untuk bekerja dengan fokus yang tepat dari lensa F-Theta.
Sistem pendingin canggih: Untuk melindungi komponen optik yang halus seperti lensa F-Theta, kepala pengelasan termasuk air atau pendingin udara yang efisien untuk mempertahankan kinerja yang stabil.
Optik modular dan dapat diganti: Lensa F-Theta dapat ditukar atau ditingkatkan dengan mudah di kepala modular, memfasilitasi pemeliharaan dan kemampuan beradaptasi.
Sensor dan pemantauan yang terintegrasi: Pemantauan waktu nyata dari posisi fokus dan kondisi las memastikan bahwa lensa F-Theta mempertahankan penyelarasan dan kinerja yang optimal di seluruh produksi.
Manfaat menggunakan kepala pengelasan laser dengan lensa f-theta
Kualitas dan konsistensi las yang unggul
Dengan pemetaan fokus lapangan datar dan linier, jahitan las tajam dan seragam. Ini mengurangi pengerjaan ulang, tingkat memo, dan meningkatkan keandalan produk - vital dalam industri seperti kedirgantaraan, otomotif, dan perangkat medis.
Peningkatan produktivitas dan pengurangan biaya
Area pemindaian yang diperluas dan ketepatan lensa F-Theta memungkinkan siklus pengelasan yang lebih cepat, pengurangan pengaturan, dan konsumsi energi yang lebih rendah, menghasilkan throughput yang lebih baik dan lebih rendah biaya operasional secara keseluruhan.
Peningkatan fleksibilitas untuk produksi kompleks dan volume tinggi
Apakah pengelasan elektronik yang rumit atau panel otomotif besar, kepala yang dilengkapi lensa F-Theta beradaptasi dengan mudah dengan geometri bagian yang bervariasi dan skala produksi tanpa mengorbankan kualitas.
Integrasi yang lebih mudah dengan sistem otomatisasi
Kontrol balok yang tepat dan kalibrasi minimal menyederhanakan integrasi dengan lengan robot, mesin CNC, dan otomatisasi multi-sumbu, memungkinkan jalur manufaktur berkecepatan tinggi yang sepenuhnya otomatis.
Umur panjang dan keandalan
Lensa F-Theta diproduksi dengan kaca optik berkualitas tinggi dan pelapis yang tahan terhadap kerusakan laser dan kontaminasi, memastikan masa pakai yang panjang dan kinerja yang stabil di lingkungan industri yang menuntut.
Aplikasi lintas industri
Otomotif: Pengelasan berkecepatan tinggi bagian tubuh, konektor elektronik, dan komponen ringan.
Elektronik: Pengelolaan mikro papan sirkuit yang tepat dan rakitan yang halus.
Perangkat medis: Pembuatan alat bedah dan implan yang membutuhkan lasan bebas kontaminasi dan tepat.
Aerospace: Manufaktur komponen ringan dan berkekuatan tinggi dengan lasan tanpa cacat.
Perhiasan dan Barang Konsumen: Pengelasan terperinci pada logam mulia dengan kualitas akhir yang luar biasa.
Kesimpulan
Pilihan kepala pengelasan laser secara dramatis berdampak pada kualitas, efisiensi, dan keandalan L aser proses pengelasan. Di antara komponen-komponennya, lensa F-Theta menonjol sebagai enabler kritis kinerja las superior dengan memberikan fokus medan datar, pemetaan balok linier, dan ukuran spot yang seragam.
Berinvestasi dalam kepala pengelasan laser yang dilengkapi dengan lensa F-Theta berkualitas tinggi memastikan lasan presisi tinggi yang konsisten di berbagai aplikasi sambil meningkatkan kecepatan produksi dan mengurangi biaya operasional. Untuk produsen yang bertujuan untuk tetap kompetitif di pasar yang menuntut saat ini, teknologi ini sangat diperlukan.
Untuk informasi lebih lanjut tentang kepala pengelasan laser canggih dengan lensa F-Theta terintegrasi dan panduan ahli tentang memilih solusi yang tepat untuk kebutuhan Anda, pertimbangkan untuk menghubungi Shenzhen Worthing Technology Co., Ltd. Produk inovatif dan dukungan profesional mereka dapat membantu meningkatkan kemampuan pengelasan laser Anda sambil meminimalkan pemeliharaan dan memaksimalkan uptime.
