Ruční laserové svařování způsobilo revoluci v průmyslu zpracování kovů. Na rozdíl od tradičního svařování TIG nebo MIG, jehož zvládnutí vyžaduje roky praxe, ruční laserový svařovací stroj umožňuje operátorům s minimálním školením produkovat konzistentní, vysoce kvalitní svary za zlomek času. Tato příručka poskytuje komplexní a podrobný přístup k efektivnímu používání této technologie v dílně.
Tento článek pokrývá vše, co potřebujete vědět, od počátečního nastavení a výběru parametrů až po pokročilé techniky pro různé materiály. Shenzhen Worthing Technology Co., Ltd. (WSX) jako přední výrobce komponentů pro vláknové lasery chápe kritickou roli, kterou hraje technologie přesné laserové svařovací hlavy při dosahování optimálních výsledků svařování.
Proč ruční laserové svařování mění výrobu kovů
Posun od tradičních metod svařování k ručnímu laserovému svařování je řízen jasnými provozními a ekonomickými výhodami. Pro výrobní dílny patří mezi hlavní výhody:
Rychlost: Laserové svařování je obvykle 3 až 5krát rychlejší než svařování TIG. Ruční laserový svařovací stroj může dosáhnout rychlosti pojezdu 25–50 mm/s na tenké nerezové oceli, což dramaticky zvyšuje denní výkon.
Snížené následné zpracování: Protože oblast ovlivněná teplem (HAZ) je extrémně úzká, dochází k minimálnímu zkroucení, změně barvy nebo rozstřiku. To eliminuje potřebu rozsáhlého broušení a leštění, což ušetří hodiny práce na projekt.
Nižší bariéra dovedností: Polokvalifikovaný pracovník může být vyškolen k obsluze ruční laserové svářečky za jeden až dva dny – zlomek času potřebného k tomu, aby se naučil ovládat svařování TIG.
Všestrannost: Tyto stroje mohou při správném nastavení svařovat nerezovou ocel, uhlíkovou ocel, hliník, pozinkované plechy a dokonce i různé kovy.
Podle průmyslových údajů obchody, které do svého pracovního postupu integrují ruční laserový svařovací stroj, často hlásí 40–60% snížení celkové doby výroby svařovaných součástí. Toto zvýšení efektivity se přímo promítá do vyšší ziskovosti a schopnosti převzít složitější projekty.

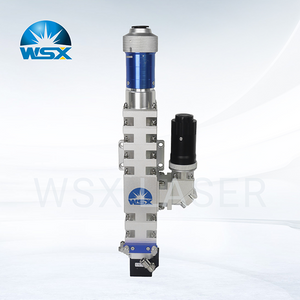

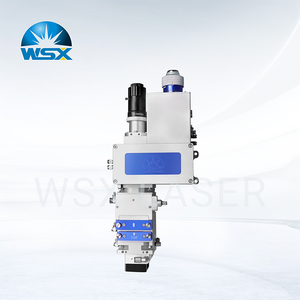

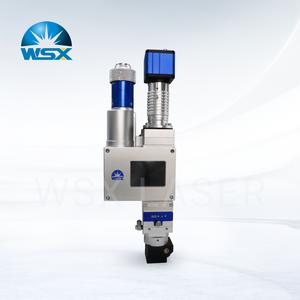

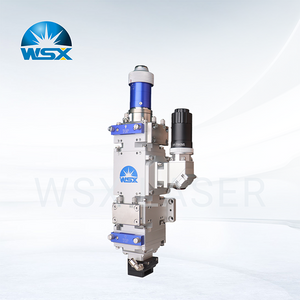

Pochopení hlavních součástí: Laserová svařovací hlava
Laserová svařovací hlava je nejkritičtější částí ručního systému. Jsou v něm umístěny optické komponenty, které zaostřují a směrují laserový paprsek na obrobek. Ve společnosti Shenzhen Worthing Technology Co., Ltd. jsou naše řešení laserových svařovacích hlav značky WSX navržena s přesnou optikou a robustní konstrukcí, aby byla zajištěna konzistentní dodávka paprsku a dlouhodobá spolehlivost.
Mezi klíčové součásti laserové svařovací hlavy patří:
Kolimační čočka: Převádí rozbíhavý laserový paprsek z optického kabelu na paralelní paprsek.
Zaostřovací čočka: Soustředí paralelní paprsek do malého, vysoce energetického bodu na povrchu materiálu.
Ochranné okénko: Vyměnitelná optická součást, která chrání vnitřní čočky před nečistotami a rozstřikem.
Sestava trysky: Směruje ochranný plyn do svarové lázně a udržuje správnou distanční vzdálenost.
Pochopení toho, jak tyto komponenty spolupracují, pomáhá operátorům řešit problémy a udržovat konzistentní kvalitu svarů. Například kontaminované ochranné okénko může snížit výkon laseru o 15–30 %, což vede ke špatné penetraci a nekonzistentním výsledkům.
Nastavení krok za krokem pro optimální výkon
Správné nastavení je nezbytné pro dosažení čistých a pevných svarů s ručním laserovým svařovacím strojem. Před zahájením jakékoli svařovací operace postupujte podle těchto kroků.
1. Příprava materiálu a čištění
Laserové svařování vyžaduje výjimečně čisté povrchy. Nečistoty, jako je olej, mastnota, rez nebo barva, se mohou pod laserovým paprskem odpařovat, vytvářet poréznost a oslabovat svar.
K očištění oblasti svaru použijte aceton, isopropylalkohol nebo speciální odmašťovač.
U nerezové oceli zajistěte, aby byl povrch bez okují nebo oxidových vrstev.
Udržujte pevné usazení s minimální mezerou (maximálně 0,1–0,3 mm pro optimální výsledky).
2. Výběr správné trysky a zaostření
Vzdálenost mezi špičkou trysky a obrobkem – známá jako distanční vzdálenost – přímo ovlivňuje polohu zaostření. Většina systémů ručních laserových svařovacích strojů používá kontaktní nebo bezkontaktní trysku.
Kontaktní tryska: Pohybuje se podél povrchu obrobku a udržuje konzistentní odstup. Ideální pro ploché listy a jednoduché obrysy.
Bezkontaktní tryska: Udržuje pevnou vzdálenost pomocí rozpěrky nebo vodítka. Vhodné pro složité tvary nebo při svařování přes stávající švy.
Chcete-li najít správné ohnisko, proveďte 'test vypálení' na kousku šrotu. Nastavte polohu trysky, dokud nedosáhnete nejmenšího a nejintenzivnějšího bodu. Poloha ohniska by měla být typicky na nebo mírně pod povrchem materiálu pro svařování klíčovou dírkou.
3. Nastavení průtoku ochranného plynu
Ochranný plyn chrání roztavenou svarovou lázeň před atmosférickým kyslíkem a dusíkem, které mohou způsobit oxidaci, křehnutí a změnu barvy. Dva nejběžnější plyny jsou argon a dusík.
| Typ plynu |
Nejlepší pro |
průtok (L/min) |
Výhody |
| Argon |
Nerezová ocel, uhlíková ocel, titan |
12–20 |
Vytváří jasné, čisté povrchy; vynikající stabilita oblouku |
| Dusík |
Nerezová ocel, pozinkovaná ocel |
15–25 |
Nákladově efektivní; zlepšuje odolnost proti korozi u austenitických nerezových ocelí |
| Směsi helia |
Hliník, měď |
20–30 |
Vyšší tepelná vodivost; snižuje poréznost u vysoce reflexních kovů |
Pro většinu dílenských aplikací je čistý argon při 15 l/min spolehlivým výchozím bodem pro nerezovou a uhlíkovou ocel.
4. Nastavení parametrů vlnění a laseru
Moderní systémy ručních laserových svařovacích strojů mají nastavitelné kolísání (kmitání paprsku). Kolísání rozšiřuje svarovou housenku pohybem laserového bodu v kruhových, osmičkových nebo lineárních vzorech. To je zásadní pro překlenutí mezer a řízení přísunu tepla.
Běžné konfigurace kolísání:
Kruhové zvlnění: Vytváří jednotný, široký korálek. Ideální pro přeplátované spoje a koutové svary.
Lineární kolísání: Kmitá ze strany na stranu. Užitečné pro tupé spoje a pro šíření tepla, aby se zabránilo propálení tenkých materiálů.
Výchozí parametry pro běžné materiály:
| materiálu |
Tloušťka |
Výkon laseru |
Rychlost pojezdu |
Šířka kolísání |
Frekvence kolísání |
| Nerez |
1,0 mm |
800–1000 W |
30–40 mm/s |
2,0–2,5 mm |
150–200 Hz |
| Nerez |
2,0 mm |
1200–1500 W |
20–30 mm/s |
2,5–3,0 mm |
150–200 Hz |
| Uhlíková ocel |
2,0 mm |
1400–1800 W |
15–25 mm/s |
2,0–2,5 mm |
120–180 Hz |
| Hliník |
1,5 mm |
1500–2000 W |
15–25 mm/s |
3,0–3,5 mm |
100–150 Hz |
| Pozinkovaná ocel |
1,2 mm |
1000–1300 W |
20–30 mm/s |
2,5–3,0 mm |
150–200 Hz |
Poznámka: Tyto hodnoty slouží jako výchozí body. Vždy testujte na odpadovém materiálu, abyste doladili parametry pro vaši konkrétní aplikaci.
Pokročilé techniky pro různé aplikace
Ruční laserový svařovací stroj je vysoce přizpůsobivý. Úpravou techniky a parametrů mohou operátoři dosáhnout výsledků od kosmetických povrchových svarů až po hluboké konstrukční spoje.
Kosmetické svařování zábradlí a skříní z nerezové oceli
U viditelných spojů, které vyžadují minimální následné zpracování, je cílem jasná, jednotná housenka bez změny barvy nebo rozstřiku.
Technika: Použijte úhel 'zatlačení' (naklonění laserové svařovací hlavy dopředu ve směru jízdy). To směřuje ochranný plyn před svarovou lázeň a vytváří plošší, širší housenku.
Parametry: Mírně podvýkon stroje vzhledem k tloušťce materiálu. Například při svařování nerezové oceli 2,0 mm použijte parametry určené pro 1,5 mm. To snižuje přívod tepla a minimalizuje oxidaci.
Vibrace: Aplikujte širší zvlnění (3,0–4,0 mm), abyste rozšířili teplo a vytvořili hladký, rovnoměrný vzhled perliček.
Svařování konstrukcí pro rámy a konzoly
Když je pevnost svaru a penetrace prvořadá – například v automobilových konzolách, rámech strojů nebo nosných konstrukcích – technika se posouvá k upřednostnění hloubky svaru.
Technika: Použijte úhel 'vytažení' (tažením laserové svařovací hlavy ze směru jízdy). Tím se koncentruje energie paprsku hlouběji do kloubu.
Parametry: Nastavte zaostření mírně pod povrch materiálu (0,5–1,0 mm), abyste vytvořili efekt klíčové dírky, který maximalizuje penetraci.
Kolísání: Použijte úzké kmitání (1,5–2,5 mm) ke koncentraci tepla na kořen kloubu. Zvyšte výkon o 10–20 % ve srovnání s kosmetickým nastavením.
Svařování různých kovů a reflexních materiálů
Hliník a měď představují výzvy kvůli jejich vysoké odrazivosti a tepelné vodivosti. Při správném přístupu může ruční laserová svářečka tyto materiály úspěšně svařovat.
Hliník: Použijte vysoký špičkový výkon (1500–2000 W pro tloušťku 1,5 mm) a vysokou rychlost pojezdu. Hélium nebo směsi argon-helium zlepšují penetraci. Materiál důkladně očistěte, abyste odstranili vrstvu oxidu.
Galvanizovaná ocel: Odpařování zinku může způsobit poréznost. Použijte širší zvlnění (3,0–4,0 mm) a mírnou mezeru ve spoji, aby páry mohly unikat. Zvyšte průtok ochranného plynu na 20–25 l/min.
Měď: Vyžaduje vysoce výkonné systémy (1500 W nebo vyšší) a často využívá pulsní tvarování nebo techniky předehřívání.
Analýza dat: Porovnání laserového svařování a TIG
Chcete-li kvantifikovat výhody ručního laserového svařování, zvažte následující srovnávací údaje založené na skutečných dílenských aplikacích pro 1,5 mm nerezové tupé spoje:
| Metrické |
svařování TIG |
ručního laserového svařování |
Vylepšení |
| Rychlost cestování |
3–5 mm/s |
25–35 mm/s |
5-7x rychlejší |
| Šířka tepelně ovlivněné zóny |
8–12 mm |
1,5–2,5 mm |
O 75–80 % užší |
| Doba broušení po svařování |
5–10 minut na metr |
0–2 minuty na metr |
60–100% snížení |
| Doba školení operátora |
6–12 měsíců |
1–3 dny |
o 90% rychlejší |
| Zkreslení materiálu |
Střední až vysoká |
Minimální až žádný |
Eliminuje kroky narovnání |
Toto zvýšení efektivity umožňuje výrobním závodům dokončit více projektů za kratší dobu, přičemž investice do zařízení se často vrátí během 6–12 měsíců pravidelného používání.
Bezpečnostní protokoly pro ruční laserové svařování
Ruční laserové svářečky jsou laserové produkty třídy 4, které vyžadují přísné dodržování bezpečnostních protokolů. Správné používání laserové svařovací hlavy a souvisejícího bezpečnostního vybavení chrání obsluhu a přihlížející osoby.
Osobní ochranné prostředky (OOP)
Standardní svářečské kukly NESTAČÍ. Vlnová délka vláknových laserů 1064 nm vyžaduje speciální ochranu zraku.
Laserové ochranné brýle: Musí mít optickou hustotu (OD) 7+ specificky určenou pro 1064 nm. Tyto brýle blokují více než 99,999 % vlnové délky laseru.
Ochrana obličeje a pokožky: Používejte svářečskou bundu, rukavice a celoobličejový štít, abyste se chránili před rozptýleným laserovým zářením a tepelnými popáleninami.
Ochrana sluchu: V prostředí s vysokou produkcí může hluk z odsávacích systémů a chladicích jednotek vyžadovat špunty do uší.
Nastavení pracovní oblasti
Bezpečnostní laserové závěsy: Uzavřete svařovací oblast závěsy určenými pro vlnové délky vláknového laseru. Tyto závěsy zabraňují tomu, aby se zbloudilé paprsky nebo odrazy dostaly k kolemjdoucím.
Nouzové zastavení: Ujistěte se, že tlačítko nouzového zastavení je přístupné a jasně označené.
Klíčový spínač a blokování: Mnoho systémů ručních laserových svařovacích strojů vyžaduje klíčový spínač a bezpečnostní blokování – tryska se musí před vystřelením laseru dotknout obrobku.
Odsávání výparů
Laserové svařování vytváří kovové výpary, které jsou nebezpečné pro dýchání. Použijte místní odsávací ventilační systém (LEV) s HEPA filtrací k zachycení částic u zdroje. Umístěte extrakční trysku co nejblíže k oblasti svařování, aniž by překážela pohybu laserové svařovací hlavy.
Odstraňování běžných problémů
I při správném nastavení se občas vyskytnou problémy. Zde jsou běžné problémy a řešení při používání ruční laserové svářečky.
| Problém |
Možná příčina |
Řešení |
| Nekonzistentní penetrace |
Špinavé ochranné okénko, nesprávné zaostření |
Vyčistěte nebo vyměňte ochranné okénko; provést test zaostření |
| Pórovitost ve svaru |
Znečištěný materiál, nedostatečný ochranný plyn |
Důkladně očistěte obrobek; zvyšte průtok plynu nebo zkontrolujte těsnost plynového potrubí |
| Změna barvy (modrá/černá) |
Nedostatečné pokrytí ochranným plynem |
Zvyšte průtok plynu; zkontrolujte vyrovnání trysek; pro dlouhé svary použijte vlečný plynový štít |
| Propálení na tenkém kovu |
Nadměrný výkon, kolísání příliš úzké |
Snižte výkon o 10–20 %; zvětšit šířku kolísání pro šíření tepla |
| Přehřátí trysky |
Nadměrná odražená energie, hromadění trosek |
Vyčistěte trysku; zajistit správný odstup; zkontrolujte vychýlení optiky laserové svařovací hlavy |
Tipy na údržbu pro dlouhodobou spolehlivost
Ruční laserový svařovací stroj je přesný nástroj, který vyžaduje pravidelnou údržbu, aby fungoval trvale.
Denně: Zkontrolujte, zda ochranné okénko není prasklé nebo znečištěné. Vyčistěte nebo vyměňte podle potřeby. Otřete vnější část laserové svařovací hlavy a trysku.
Týdně: Zkontrolujte optický kabel, zda není zalomený nebo ostrý. U vodou chlazených systémů zkontrolujte vodovodní potrubí, zda netěsní. Ověřte, že jsou všechna elektrická připojení zajištěna.
Měsíčně: Proveďte test výstupního výkonu pomocí kalibrovaného měřiče výkonu. Optické součásti čistěte schválenými čisticími prostředky na čočky. Zdokumentujte nastavení parametrů pro budoucí použití.
Budoucnost ručního laserového svařování
S pokrokem laserové technologie se ruční svařovací systémy stávají inteligentnějšími a dostupnějšími. Mezi nově vznikající trendy patří:
AI-Assisted Parameter Adjustment: Systémy, které automaticky doporučují nastavení výkonu, kolísání a plynu na základě typu materiálu a konfigurace spoje.
Vylepšená přenosnost: Bateriemi napájené a kompaktní vzduchem chlazené jednotky, které lze nasadit na staveništích bez vyhrazené elektrické infrastruktury.
Integrovaný záznam dat: Systémy, které zaznamenávají parametry svarů pro kontrolu kvality a sledovatelnost – nezbytné pro letecký průmysl, automobilový průmysl a výrobu lékařských zařízení.
Pro výrobce, kteří chtějí zůstat konkurenceschopní, již není použití ručního laserového svařovacího stroje experimentem – je to strategická nutnost.
Nejčastější dotazy
Q1: Může se začátečník naučit používat ruční laserovou svářečku za jeden den?
Ano. Většina operátorů se základními mechanickými schopnostmi dokáže vyrobit funkční svary po 4–6 hodinách řízené praxe. Dosažení konzistentních svarů kosmetické kvality obvykle vyžaduje 2–3 dny praktického školení se zkušeným instruktorem.
Q2: Jakou tloušťku kovu může ruční laserový svařovací stroj svařovat?
Se systémem 1500–2000 W mohou operátoři efektivně svařovat nerezovou ocel a uhlíkovou ocel od 0,5 mm do 5,0 mm v jediném průchodu. U silnějších profilů může být zapotřebí více průchodů nebo příprava hran.
Q3: Jak poznám, kdy vyměnit ochranné okénko v laserové svařovací hlavě?
Pokud uvidíte viditelné praskliny, důlky nebo zákal, okamžitě ochranné okénko vyměňte. Znečištěné okno může snížit efektivní výkon laseru o 15–30 %, což vede k nekonzistentnímu pronikání. Zpravidla provádějte kontrolu po každých 4–8 hodinách nepřetržitého svařování.
Závěr
Přijetí ručního laserového svařovacího stroje je jedním z nejpůsobivějších vylepšení, které může kovovýroba provést. Kombinace vyšších rychlostí pojezdu, minimálního čištění po svařování a dramaticky zkrácené křivky učení umožňuje prodejnám zvýšit propustnost při zachování výjimečné kvality. Pochopením toho, jak správně nastavit laserovou svářecí hlavu, vybrat vhodné parametry a dodržovat základní bezpečnostní protokoly, mohou operátoři trvale dosahovat silných a čistých svarů v široké škále materiálů a aplikací.
