휴대용 레이저 용접은 금속 제조 산업에 혁명을 일으켰습니다. 숙달하려면 수년간의 연습이 필요한 기존 TIG 또는 MIG 용접과 달리 휴대용 레이저 용접 기계를 사용하면 작업자는 최소한의 교육만으로도 짧은 시간 내에 일관된 고품질 용접을 생산할 수 있습니다. 이 가이드는 작업 현장에서 이 기술을 효과적으로 사용하기 위한 포괄적인 단계별 접근 방식을 제공합니다.
초기 설정 및 매개변수 선택부터 다양한 재료에 대한 고급 기술까지 이 문서에서는 알아야 할 모든 것을 다룹니다. 파이버 레이저 부품의 선도적인 제조업체인 Shenzhen Worthing Technology Co., Ltd.(WSX)는 정밀 레이저 용접 헤드 기술이 최적의 용접 결과를 달성하는 데 중요한 역할을 한다는 것을 이해하고 있습니다.
휴대용 레이저 용접이 금속 제조를 변화시키는 이유
기존 용접 방법에서 휴대용 레이저 용접으로의 전환은 분명한 운영상 및 경제적 이점에 의해 주도됩니다. 제조 공장의 주요 이점은 다음과 같습니다.
속도: 레이저 용접은 일반적으로 TIG 용접보다 3~5배 빠릅니다. 휴대용 레이저 용접기는 얇은 게이지 스테인리스강에서 25~50mm/s의 이동 속도를 달성하여 일일 생산량을 크게 늘릴 수 있습니다.
후처리 감소: 열 영향부(HAZ)가 매우 좁기 때문에 뒤틀림, 변색 또는 스패터가 최소화됩니다. 이를 통해 광범위한 연삭 및 연마 작업이 필요하지 않아 프로젝트당 노동 시간이 절약됩니다.
낮은 기술 장벽: 준숙련 작업자는 1~2일 만에 휴대용 레이저 용접기를 작동하도록 교육을 받을 수 있습니다. 이는 TIG 용접에 능숙해지는 데 필요한 시간의 일부입니다.
다용도성: 이 기계는 올바른 설정으로 스테인리스강, 탄소강, 알루미늄, 아연 도금 시트는 물론 이종 금속까지 용접할 수 있습니다.
업계 데이터에 따르면 휴대용 레이저 용접기를 작업 흐름에 통합하는 작업장은 용접 부품의 총 생산 시간이 40-60% 단축되는 경우가 많습니다. 이러한 효율성 향상은 더 높은 수익성과 더 복잡한 프로젝트를 수행할 수 있는 능력으로 직접적으로 이어집니다.

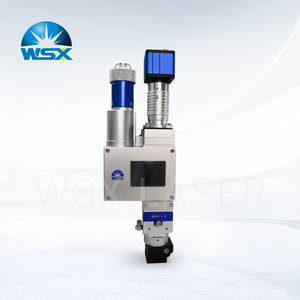

핵심 구성 요소 이해: 레이저 용접 헤드
레이저 용접 헤드는 휴대용 시스템에서 가장 중요한 부분입니다. 여기에는 레이저 빔의 초점을 맞추고 공작물에 향하게 하는 광학 구성 요소가 들어 있습니다. Shenzhen Worthing Technology Co., Ltd.의 WSX 브랜드 레이저 용접 헤드 솔루션은 일관된 빔 전달과 장기적인 신뢰성을 보장하기 위해 정밀 광학 및 견고한 구조로 설계되었습니다.
레이저 용접 헤드의 주요 구성 요소는 다음과 같습니다.
시준 렌즈: 광섬유 케이블에서 발산하는 레이저 빔을 평행 빔으로 변환합니다.
포커싱 렌즈: 평행 빔을 재료 표면의 작은 고에너지 지점에 집중시킵니다.
보호 창: 내부 렌즈를 파편과 튀김으로부터 보호하는 교체 가능한 광학 구성 요소입니다.
노즐 어셈블리: 보호 가스를 용접 풀로 유도하고 올바른 격리 거리를 유지합니다.
이러한 구성 요소가 어떻게 함께 작동하는지 이해하면 작업자는 문제를 해결하고 일관된 용접 품질을 유지하는 데 도움이 됩니다. 예를 들어 오염된 보호 창은 레이저 출력을 15~30%까지 감소시켜 침투력이 약하고 결과가 일관되지 않을 수 있습니다.
최적의 성능을 위한 단계별 설정
휴대용 레이저 용접기로 깨끗하고 강한 용접을 달성하려면 적절한 설정이 필수적입니다. 용접 작업을 시작하기 전에 다음 단계를 따르십시오.
1. 재료 준비 및 청소
레이저 용접에는 매우 깨끗한 표면이 필요합니다. 오일, 그리스, 녹 또는 페인트와 같은 오염 물질은 레이저 빔 아래에서 기화되어 다공성을 생성하고 용접을 약화시킬 수 있습니다.
아세톤, 이소프로필 알코올 또는 전용 탈지제를 사용하여 용접 부위를 닦아냅니다.
스테인리스강의 경우 표면에 스케일이나 산화층이 없는지 확인하십시오.
최소한의 간격(최적의 결과를 얻으려면 최대 0.1~0.3mm)으로 꼭 맞는 핏을 유지하세요.
2. 올바른 노즐과 초점 선택
노즐 끝과 작업물 사이의 거리(스탠드오프 거리라고 함)는 초점 위치에 직접적인 영향을 미칩니다. 대부분의 휴대용 레이저 용접기 시스템은 접촉식 또는 비접촉식 노즐을 사용합니다.
접촉 노즐: 작업물 표면을 따라 이동하여 일관된 스탠드오프를 유지합니다. 평평한 시트와 단순한 윤곽에 이상적입니다.
비접촉 노즐 : 스페이서나 가이드를 이용하여 일정한 거리를 유지합니다. 복잡한 모양이나 기존 이음새 위에 용접할 때 적합합니다.
올바른 초점을 찾으려면 스크랩 조각에 '연소 테스트'를 수행하세요. 가장 작고 가장 강렬한 지점이 얻어질 때까지 노즐 위치를 조정합니다. 초점 위치는 일반적으로 키홀 용접을 위한 재료 표면이나 약간 아래에 있어야 합니다.
3. 차폐가스 유량 설정
보호 가스는 산화, 취성 및 변색을 유발할 수 있는 대기 산소 및 질소로부터 용융된 용접 풀을 보호합니다. 가장 일반적인 두 가지 가스는 아르곤과 질소입니다.
가스 유형
에 가장 적합한
유량(L/min)
장점
아르곤
스테인레스 스틸, 탄소강, 티타늄
12~20
밝고 깨끗한 마감을 제공합니다. 우수한 아크 안정성
질소
스테인레스 스틸, 아연도금 스틸
15~25
비용 효율적; 오스테나이트계 스테인리스 강의 내식성을 향상시킵니다.
헬륨 혼합물
알루미늄, 구리
20~30
더 높은 열전도율; 반사율이 높은 금속의 다공성을 감소시킵니다.
대부분의 작업장 응용 분야에서 15L/min의 순수 아르곤은 스테인리스강 및 탄소강의 신뢰할 수 있는 출발점입니다.
4. 워블 및 레이저 매개변수 조정
최신 휴대용 레이저 용접기 시스템은 조정 가능한 워블(빔 진동) 기능을 갖추고 있습니다. 워블은 레이저 스폿을 원형, 8자 또는 선형 패턴으로 이동하여 용접 비드를 넓힙니다. 이는 격차를 해소하고 열 입력을 관리하는 데 중요합니다.
일반적인 워블 구성:
원형 워블: 균일하고 넓은 비드를 생성합니다. 랩 조인트 및 필렛 용접에 이상적입니다.
선형 워블: 좌우로 진동합니다. 얇은 재료의 번스루를 방지하기 위해 맞대기 접합 및 열 확산에 유용합니다.
일반 재료의 시작 매개변수:
재료
두께
레이저 전력
이동 속도
워블 폭
워블 주파수
스테인레스 스틸
1.0mm
800~1000W
30~40mm/초
2.0~2.5mm
150~200Hz
스테인레스 스틸
2.0mm
1200~1500W
20~30mm/초
2.5~3.0mm
150~200Hz
탄소강
2.0mm
1400~1800W
15~25mm/초
2.0~2.5mm
120~180Hz
알류미늄
1.5mm
1500~2000W
15~25mm/초
3.0~3.5mm
100~150Hz
아연 도금 강철
1.2mm
1000~1300W
20~30mm/초
2.5~3.0mm
150~200Hz
참고: 이 값은 시작점 역할을 합니다. 특정 용도에 맞게 매개변수를 미세 조정하려면 항상 스크랩 재료를 테스트하십시오.
다양한 응용 분야를 위한 고급 기술
휴대용 레이저 용접기는 적응성이 뛰어납니다. 기술과 매개변수를 조정함으로써 작업자는 외관상 표면 용접부터 깊은 구조적 접합까지 다양한 결과를 얻을 수 있습니다.
스테인레스 스틸 난간 및 캐비닛의 미용 용접
최소한의 후처리가 필요한 눈에 보이는 접합부의 경우 목표는 변색이나 튐 현상이 없는 밝고 균일한 비드입니다.
기술: '푸시' 각도를 사용합니다(레이저 용접 헤드를 이동 방향으로 앞으로 기울임). 이는 보호 가스를 용접 풀 앞으로 보내서 더 평평하고 넓은 비드를 생성합니다.
매개변수: 재료 두께에 비해 기계 전력이 약간 부족합니다. 예를 들어, 2.0mm 스테인리스강을 용접하는 경우 1.5mm용 매개변수를 사용합니다. 이는 열 입력을 줄이고 산화를 최소화합니다.
워블: 더 넓은 워블(3.0~4.0mm)을 적용하여 열을 확산시키고 매끄럽고 균일한 비드 모양을 만듭니다.
프레임 및 브래킷의 구조용 용접
자동차 브래킷, 기계 프레임 또는 하중 지지 구조물과 같이 용접 강도와 관통력이 가장 중요한 경우 기술은 융합 깊이에 우선순위를 두는 방향으로 전환됩니다.
기술: '당기기' 각도를 사용합니다(레이저 용접 헤드를 이동 방향에서 멀리 드래그). 이는 빔 에너지를 조인트 깊숙이 집중시킵니다.
매개변수: 재료 표면 약간 아래(0.5-1.0mm)에 초점을 설정하여 침투를 최대화하는 열쇠 구멍 효과를 생성합니다.
워블: 좁은 워블(1.5~2.5mm)을 사용하여 조인트 루트에 열을 집중시킵니다. 코스메틱 설정에 비해 위력이 10~20% 증가합니다.
이종 금속 및 반사 재료 용접
알루미늄과 구리는 높은 반사율과 열 전도성으로 인해 문제가 발생합니다. 올바른 접근 방식을 사용하면 휴대용 레이저 용접기가 이러한 재료를 성공적으로 용접할 수 있습니다.
알루미늄: 높은 피크 출력(두께 1.5mm의 경우 1500~2000W)과 빠른 이동 속도를 사용합니다. 헬륨 또는 아르곤-헬륨 혼합물은 침투력을 향상시킵니다. 재료를 철저히 청소하여 산화물 층을 제거하십시오.
아연 도금 강철: 아연 기화로 인해 다공성이 발생할 수 있습니다. 증기가 빠져나갈 수 있도록 더 넓은 흔들림(3.0~4.0mm)과 조인트에 약간의 틈을 사용하십시오. 보호 가스 유량을 20~25L/min으로 늘립니다.
구리: 고전력 시스템(1500W 이상)이 필요하며 종종 펄스 성형 또는 예열 기술의 이점을 얻습니다.
데이터 분석: 레이저 용접과 TIG 비교
휴대용 레이저 용접의 장점을 정량화하려면 1.5mm 스테인리스강 맞대기 이음에 대한 실제 작업 현장 적용을 기반으로 한 다음 비교 데이터를 고려하십시오.
미터법
TIG 용접
휴대용 레이저 용접
개선
이동 속도
3~5mm/초
25~35mm/초
5~7배 더 빠름
열 영향부 폭
8~12mm
1.5~2.5mm
75~80% 더 좁음
용접 후 연삭 시간
미터당 5~10분
미터당 0~2분
60~100% 감소
운영자 교육 시간
6~12개월
1~3일
90% 더 빨라짐
재료 왜곡
보통에서 높음
최소한의 것
교정 단계 제거
이러한 효율성 향상으로 제조 공장은 더 짧은 시간에 더 많은 프로젝트를 완료할 수 있으며, 정기적으로 사용하는 경우 6~12개월 이내에 장비 투자 비용을 회수하는 경우가 많습니다.
휴대용 레이저 용접을 위한 안전 프로토콜
휴대용 레이저 용접기는 안전 프로토콜을 엄격하게 준수해야 하는 클래스 4 레이저 제품입니다. 레이저 용접 헤드 및 관련 안전 장비를 올바르게 사용하면 작업자와 주변 사람을 보호할 수 있습니다.
개인 보호 장비(PPE)
표준 용접 헬멧으로는 충분하지 않습니다. 1064nm 파장의 파이버 레이저에는 특수한 눈 보호 장치가 필요합니다.
레이저 안전 안경: 1064nm에 대해 특별히 정격된 광학 밀도(OD)가 7+여야 합니다. 이 안경은 레이저 파장의 99.999% 이상을 차단합니다.
얼굴 및 피부 보호: 산란된 레이저 방사선 및 열화상으로부터 보호하기 위해 용접 재킷, 장갑 및 전면 쉴드를 착용하십시오.
청력 보호: 생산량이 많은 환경에서는 추출 시스템 및 냉각 장치의 소음으로 인해 귀마개가 필요할 수 있습니다.
작업 영역 설정
레이저 안전 커튼: 파이버 레이저 파장 등급의 커튼으로 용접 영역을 둘러쌉니다. ��커튼은 길을 잃은 광선이나 반사광이 주변 사람에게 도달하는 것을 방지합니다.
비상 정지: 비상 정지 버튼이 접근 가능하고 명확하게 표시되어 있는지 확인하십시오.
키 스위치 및 인터록: 많은 휴대용 레이저 용접기 시스템에는 키 스위치와 안전 인터록이 필요합니다. 즉, 레이저가 발사되기 전에 노즐이 작업물에 접촉해야 합니다.
연기 추출
레이저 용접은 호흡에 유해한 금속 연기를 생성합니다. HEPA 여과 기능이 있는 국소 배기 환기(LEV) 시스템을 사용하여 소스에서 미립자를 포집합니다. 레이저 용접 헤드의 움직임을 방해하지 않고 추출 노즐을 용접 영역에 최대한 가깝게 위치시키십시오.
일반적인 문제 해결
올바르게 설정하더라도 가끔 문제가 발생합니다. 다음은 휴대용 레이저 용접기를 사용할 때 발생하는 일반적인 문제와 해결 방법입니다.
문제
예상 원인
해결책
일관되지 않은 침투
더러운 보호 창, 잘못된 초점
보호 창을 청소하거나 교체하십시오. 초점 테스트를 수행하다
용접의 다공성
오염된 물질, 보호 가스 부족
작업물을 철저히 청소하십시오. 가스 흐름을 늘리거나 가스 라인의 누출 여부를 확인하십시오.
변색(파란색/검은색)
부적절한 차폐 가스 적용 범위
가스 흐름을 늘리십시오. 노즐 정렬을 확인하십시오. 긴 용접에는 후행 가스 실드를 사용하십시오.
얇은 금속의 번스루
과도한 힘, 너무 좁은 워블
전력을 10~20% 줄입니다. 열을 퍼뜨리기 위해 워블 폭을 늘립니다.
노즐 과열
과도한 반사 에너지, 잔해물 축적
노즐을 청소하십시오. 적절한 스탠드오프를 보장합니다. 레이저 용접 헤드 광학 장치의 정렬 불량 확인
장기적인 신뢰성을 위한 유지 관리
휴대용 레이저 용접기는 일관되게 작동하려면 정기적인 유지 관리가 필요한 정밀 도구입니다.
매일: 보호 창에 균열이나 오염이 있는지 검사하십시오. 필요에 따라 청소하거나 교체하십시오. 레이저 용접 헤드 외부와 노즐을 닦아냅니다.
매주: 광섬유 케이블에 꼬임이나 날카로운 굴곡이 있는지 확인하십시오. 수냉식 시스템의 수도관에 누출이 있는지 검사하십시오. 모든 전기 연결이 안전한지 확인하십시오.
월별: 보정된 전력계를 사용하여 전력 출력 테스트를 수행합니다. 승인된 렌즈 세척제를 사용하여 광학 부품을 청소하십시오. 나중에 참조할 수 있도록 매개변수 설정을 문서화합니다.
휴대용 레이저 용접의 미래
레이저 기술이 발전함에 따라 휴대용 용접 시스템은 더욱 지능화되고 접근성이 높아지고 있습니다. 새로운 트렌드는 다음과 같습니다.
AI 지원 매개변수 조정: 재료 유형 및 조인트 구성을 기반으로 전원, 흔들림 및 가스 설정을 자동으로 권장하는 시스템입니다.
향상된 휴대성: 전용 전기 인프라 없이 작업 현장에 배포할 수 있는 배터리 구동식 소형 공냉식 장치입니다.
통합 데이터 로깅: 항공우주, 자동차 및 의료 기기 제조에 필수적인 품질 관리 및 추적성을 위해 용접 매개변수를 기록하는 시스템입니다.
경쟁력을 유지하려는 제작자에게 휴대용 레이저 용접기 채택은 더 이상 실험이 아니라 전략적 필수 요소입니다.
자주 묻는 질문
Q1: 초보자도 휴대용 레이저 용접기 사용법을 하루 만에 배울 수 있나요? 예. 기본적인 기계 적성을 갖춘 대부분의 작업자는 4~6시간의 안내 연습 후에 기능성 용접을 생산할 수 있습니다. 일관된 외관 품질의 용접을 달성하려면 일반적으로 숙련된 강사와 함께 2~3일의 실습 교육이 필요합니다.
Q2: 휴대용 레이저 용접기로 용접할 수 있는 금속 두께는 얼마나 됩니까? 1500~2000W 시스템을 사용하면 작업자는 단일 패스로 0.5mm에서 5.0mm까지 스테인리스강과 탄소강을 효과적으로 용접할 수 있습니다. 더 두꺼운 단면의 경우 다중 패스 또는 가장자리 준비가 필요할 수 있습니다.
Q3: 레이저 용접 헤드의 보호 창 교체 시기를 어떻게 알 수 있나요? 눈에 띄는 균열, 패임 또는 안개가 보이면 즉시 보호 창을 교체하십시오. 창이 더러우면 유효 레이저 출력이 15~30% 감소하여 일관성 없는 침투가 발생할 수 있습니다. 경험상 연속 용접을 4~8시간 마다 검사하십시오.
결론
휴대용 레이저 용접기를 채택하는 것은 금속 제조 공장에서 할 수 있는 가장 영향력 있는 업그레이드 중 하나입니다. 더 빠른 이동 속도, 최소한의 용접 후 청소, 극적으로 단축된 학습 곡선의 조합을 통해 작업장은 뛰어난 품질을 유지하면서 처리량을 늘릴 수 있습니다. 레이저 용접 헤드를 올바르게 설정하고, 적절한 매개변수를 선택하고, 필수 안전 프로토콜을 따르는 방법을 이해함으로써 작업자는 다양한 재료 및 응용 분야에서 강력하고 깨끗한 용접을 일관되게 달성할 수 있습니다.
Shenzhen Worthing Technology Co., Ltd. (WSX)는 신뢰성과 성능을 위해 설계된 정밀 레이저 용접 헤드 솔루션을 포함하여 레이저 헤드 기술 발전에 10년 이상 헌신해 왔습니다. 32,000제곱미터 규모의 제조 시설, 300개 이상의 특허 및 혁신에 대한 노력을 통해 WSX는 까다로운 작업 현장 조건을 견딜 수 있는 고품질 구성 요소로 전 세계 제조업체를 지원합니다. 첫 번째 휴대용 레이저를 통합하든 기존 작업을 확장하든 올바른 장비와 지식이 성공을 보장합니다.
