Ручно ласерско заваривање је револуционисало индустрију производње метала. За разлику од традиционалног ТИГ или МИГ заваривања, које захтева године праксе да би се савладало, ручна машина за ласерско заваривање омогућава оператерима са минималном обуком да произведу доследне, висококвалитетне заваре у делићу времена. Овај водич пружа свеобухватан, корак по корак приступ ефикасном коришћењу ове технологије у радњи.
Од почетног подешавања и избора параметара до напредних техника за различите материјале, овај чланак покрива све што треба да знате. Као водећи произвођач фибер ласерских компоненти, Схензхен Вортхинг Тецхнологи Цо., Лтд. (ВСКС) разуме критичну улогу коју прецизна технологија главе за ласерско заваривање игра у постизању оптималних резултата заваривања.
Зашто ручно ласерско заваривање трансформише производњу метала
Прелазак са традиционалних метода заваривања на ручно ласерско заваривање је вођен јасним оперативним и економским предностима. За радње за производњу, примарне предности укључују:
Брзина: Ласерско заваривање је обично 3 до 5 пута брже од ТИГ заваривања. Ручна машина за ласерско заваривање може да постигне брзину кретања од 25–50 мм/с на нерђајућем челику танког пречника, драматично повећавајући дневну снагу.
Смањена накнадна обрада: Пошто је зона погођена топлотом (ХАЗ) изузетно уска, постоји минимално савијање, промена боје или прскање. Ово елиминише потребу за опсежним брушењем и полирањем, штедећи сате рада по пројекту.
Нижа баријера вештина: Полуквалификовани радник може бити обучен да ради са ручним ласерским заваривачем за један до два дана – део времена потребног да постане вешт у ТИГ заваривању.
Свестраност: Ове машине могу да заварују нерђајући челик, угљенични челик, алуминијум, поцинковане лимове, па чак и различите метале са правилном поставком.
Према индустријским подацима, продавнице које интегришу ручну машину за ласерско заваривање у свој радни ток често пријављују смањење укупног времена производње заварених компоненти за 40–60%. Ово повећање ефикасности директно се преводи у већу профитабилност и могућност преузимања сложенијих пројеката.

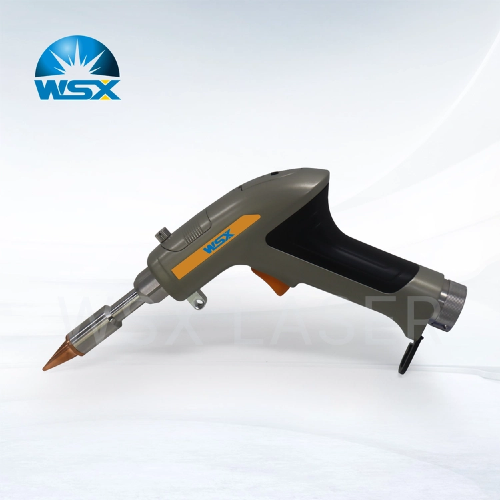

Разумевање основних компоненти: глава за ласерско заваривање
Глава за ласерско заваривање је најкритичнији део ручног система. У њему се налазе оптичке компоненте које фокусирају и усмеравају ласерски зрак на радни предмет. У Схензхен Вортхинг Тецхнологи Цо., Лтд., наша решења за ласерске главе за заваривање бренда ВСКС су пројектована са прецизном оптиком и робусном конструкцијом како би се обезбедила конзистентна испорука зрака и дугорочна поузданост.
Кључне компоненте унутар главе за ласерско заваривање укључују:
Колимациона сочива: Конвертује дивергентни ласерски сноп из кабла са влакнима у паралелни сноп.
Фокусирајуће сочиво: Концентрише паралелни сноп у малу, високоенергетску тачку на површини материјала.
Заштитни прозор: Заменљива оптичка компонента која штити унутрашња сочива од крхотина и прскања.
Склоп млазнице: Усмерава заштитни гас у заварени базен и одржава исправну раздаљину.
Разумевање како ове компоненте раде заједно помаже оператерима да реше проблеме и одрже доследан квалитет завара. На пример, контаминирани заштитни прозор може смањити снагу ласера за 15–30%, што доводи до лоше пенетрације и недоследних резултата.
Корак по корак подешавање за оптималне перформансе
Правилно подешавање је од суштинског значаја за постизање чистих, јаких завара са ручном машином за ласерско заваривање. Следите ове кораке пре него што започнете било какву операцију заваривања.
1. Припрема материјала и чишћење
Ласерско заваривање захтева изузетно чисте површине. Загађивачи као што су уље, маст, рђа или боја могу да испаре испод ласерског зрака, стварајући порозност и слабећи завар.
Користите ацетон, изопропил алкохол или наменски одмашћивач да обришете подручје завара.
За нерђајући челик, уверите се да на површини нема каменца или слојева оксида.
Одржавајте чврсто налегање са минималним размаком (максимално 0,1–0,3 мм за оптималне резултате).
2. Избор исправне млазнице и фокуса
Растојање између врха млазнице и радног комада – познато као растојање одступања – директно утиче на положај фокуса. Већина система ручних машина за ласерско заваривање користи контактну или бесконтактну млазницу.
Контактна млазница: Вози се дуж површине радног предмета, одржавајући конзистентан отпор. Идеалан за равне листове и једноставне контуре.
Бесконтактна млазница: Одржава фиксно растојање помоћу одстојника или вођице. Погодно за сложене облике или за заваривање преко постојећих шавова.
Да бисте пронашли тачан фокус, извршите 'тест сагоревања' на комаду отпада. Подесите положај млазнице док се не постигне најмања, најинтензивнија тачка. Положај фокуса обично треба да буде на или мало испод површине материјала за заваривање кључаонице.
3. Подешавање протока заштитног гаса
Заштитни гас штити растопљени заварени базен од атмосферског кисеоника и азота, што може изазвати оксидацију, крхкост и промену боје. Два најчешћа гаса су аргон и азот.
| Тип гаса |
Најбољи за |
брзину протока (Л/мин) |
Предности |
| Аргон |
Нерђајући челик, угљенични челик, титанијум |
12–20 |
Производи светле, чисте завршне обраде; одлична стабилност лука |
| Азот |
Нерђајући челик, поцинковани челик |
15–25 |
Исплативо; побољшава отпорност на корозију аустенитних нерђајућих челика |
| Смеше хелијума |
Алуминијум, бакар |
20–30 |
Већа топлотна проводљивост; смањује порозност у високо рефлектујућим металима |
За већину апликација у радњи, чисти аргон при 15 Л/мин је поуздана полазна тачка за нерђајући и угљенични челик.
4. Подешавање параметара колебања и ласера
Модерни системи ручних машина за ласерско заваривање карактеришу подесиво колебање (осцилација зрака). Треперење проширује зрно вара померањем ласерске тачке у кружном, осмом или линеарном узорку. Ово је кључно за премошћавање празнина и управљање уносом топлоте.
Уобичајене конфигурације колебања:
Кружно њихање: Ствара једнолику, широку перлу. Идеалан за преклопне спојеве и кутне заваре.
Линеарно колебање: Осцилује са једне на другу страну. Корисно за чеоне спојеве и за ширење топлоте како би се спречило изгоревање на танким материјалима.
Почетни параметри за уобичајене материјале:
| материјала |
Дебљина |
Снага ласера |
Брзина путовања |
Ширина |
колебања Фреквенција |
| нерђајући челик |
1,0 мм |
800–1000 В |
30–40 мм/с |
2,0–2,5 мм |
150–200 Хз |
| нерђајући челик |
2,0 мм |
1200–1500 В |
20–30 мм/с |
2,5–3,0 мм |
150–200 Хз |
| угљенични челик |
2,0 мм |
1400–1800 В |
15–25 мм/с |
2,0–2,5 мм |
120–180 Хз |
| Алуминијум |
1,5 мм |
1500–2000 В |
15–25 мм/с |
3,0–3,5 мм |
100–150 Хз |
| Галванизед Стеел |
1,2 мм |
1000–1300 В |
20–30 мм/с |
2,5–3,0 мм |
150–200 Хз |
Напомена: Ове вредности служе као полазне тачке. Увек тестирајте на отпадном материјалу да бисте фино подесили параметре за вашу специфичну примену.
Напредне технике за различите примене
Ручна машина за ласерско заваривање је веома прилагодљива. Прилагођавањем технике и параметара, оператери могу постићи резултате у распону од козметичких површинских завара до дубоких структуралних спојева.
Козметичко заваривање за рукохвате и ормаре од нерђајућег челика
За видљиве спојеве који захтевају минималну накнадну обраду, циљ је светла, уједначена перла без промене боје или прскања.
Техника: Користите угао 'гурања' (нагињање главе за ласерско заваривање напред у правцу кретања). Ово усмерава заштитни гас испред завареног базена и производи равнију, ширу перлицу.
Параметри: Нешто мање снаге машине у односу на дебљину материјала. На пример, када заварите нерђајући челик од 2,0 мм, користите параметре намењене за 1,5 мм. Ово смањује унос топлоте и минимизира оксидацију.
Треперење: Нанесите шири талас (3,0–4,0 мм) да бисте проширили топлоту и створили глатку, уједначену појаву перли.
Заваривање конструкција за оквире и конзоле
Када су чврстоћа и продирање шава најважнији – као на пример у аутомобилским конзолама, рамовима машина или носећим конструкцијама – техника се помера да би дала приоритет дубини фузије.
Техника: Користите угао 'повлачења' (повлачење главе за ласерско заваривање из правца кретања). Ово концентрише енергију зрака дубље у зглоб.
Параметри: Поставите фокус мало испод површине материјала (0,5–1,0 мм) да бисте створили ефекат кључаонице, који максимизира продор.
Треперење: Користите уско колебање (1,5–2,5 мм) да концентришете топлоту у корену зглоба. Повећајте снагу за 10–20% у поређењу са козметичким подешавањима.
Заваривање различитих метала и рефлектујућих материјала
Алуминијум и бакар представљају изазове због своје високе рефлексије и топлотне проводљивости. Са правим приступом, ручна машина за ласерско заваривање може успешно заварити ове материјале.
Алуминијум: Користите велику вршну снагу (1500–2000 В за дебљину од 1,5 мм) и велику брзину путовања. Хелијум или мешавине аргон-хелијум побољшавају пенетрацију. Темељно очистите материјал да бисте уклонили слој оксида.
Поцинковани челик: испаравање цинка може изазвати порозност. Користите шире клапање (3,0–4,0 мм) и благи размак у споју да бисте омогућили испарења. Повећајте проток заштитног гаса на 20–25 Л/мин.
Бакар: Захтева системе велике снаге (1500 В или више) и често има користи од техника обликовања импулса или претходног загревања.
Анализа података: Поређење ласерског заваривања са ТИГ-ом
Да бисте квантификовали предности ручног ласерског заваривања, размотрите следеће упоредне податке засноване на стварним применама у радњи за чеоне спојеве од нерђајућег челика од 1,5 мм:
| Метричко |
ТИГ заваривање |
Ручно ласерско заваривање |
Побољшање |
| Брзина путовања |
3–5 мм/с |
25–35 мм/с |
5–7 пута брже |
| Ширина зоне утицаја топлоте |
8–12 мм |
1,5–2,5 мм |
75–80% ужи |
| Време брушења након заваривања |
5-10 минута по метру |
0–2 минута по метру |
60–100% смањење |
| Време за обуку оператера |
6–12 месеци |
1–3 дана |
90% брже |
| Материал Дистортион |
Умерено до високо |
Од минималног до никаквог |
Елиминише кораке за исправљање |
Ово повећање ефикасности омогућава фабричким радњама да заврше више пројеката за краће време, често надокнађујући уложену опрему у року од 6–12 месеци редовне употребе.
Безбедносни протоколи за ручно ласерско заваривање
Ручни ласерски заваривачи су ласерски производи класе 4, који захтевају стриктно поштовање сигурносних протокола. Правилна употреба главе за ласерско заваривање и припадајуће сигурносне опреме штити оператере и посматраче.
Лична заштитна опрема (ЛЗО)
Стандардни шлемови за заваривање НИСУ довољни. Таласна дужина ласера са влакнима од 1064 нм захтева специјализовану заштиту за очи.
Ласерске заштитне наочаре: Морају имати оптичку густину (ОД) од 7+ посебно оцењене за 1064 нм. Ове наочаре блокирају преко 99,999% таласне дужине ласера.
Заштита лица и коже: Носите јакну за заваривање, рукавице и штитник за цело лице да бисте заштитили од распршеног ласерског зрачења и термичких опекотина.
Заштита слуха: У окружењима високе производње, бука из система за екстракцију и расхладних јединица може захтевати чепове за уши.
Подешавање радног подручја
Ласерске сигурносне завесе: Оградите подручје заваривања завесама које су предвиђене за таласне дужине ласерског влакна. Ове завесе спречавају залутале зраке или рефлексије да дођу до пролазника.
Заустављање у нужди: Уверите се да је дугме за хитно заустављање доступно и јасно означено.
Прекидач са кључем и блокаде: Многи системи ручних машина за ласерско заваривање захтевају прекидач са кључем и сигурносну блокаду - млазница мора да контактира радни предмет пре него што ласер опали.
Екстракција дима
Ласерско заваривање ствара металне паре које су опасне за дисање. Користите систем локалне издувне вентилације (ЛЕВ) са ХЕПА филтрацијом да ухватите честице на извору. Поставите млазницу за екстракцију што је могуће ближе подручју заваривања без ометања кретања главе ласерског заваривања.
Решавање уобичајених проблема
Чак и уз правилно подешавање, повремено се јављају проблеми. Ево уобичајених проблема и решења када користите ручну машину за ласерско заваривање.
| Проблем |
Могући узрок |
Решење |
| Недоследан продор |
Прљав заштитни прозор, неправилан фокус |
Очистите или замените заштитни прозор; извршите тест фокуса |
| Порозност у завару |
Контаминирани материјал, недовољан заштитни гас |
Темељно очистите радни предмет; повећајте проток гаса или проверите да ли гасоводе цури |
| Промена боје (плава/црна) |
Неадекватна покривеност заштитним гасом |
Повећајте проток гаса; проверите поравнање млазница; користите заштитни гас за дуге заваре |
| Прогоревање на танком металу |
Превелика снага, преуско колебање |
Смањите снагу за 10–20%; повећати ширину колебања за ширење топлоте |
| Прегревање млазнице |
Прекомерна рефлектована енергија, накупљање остатака |
Чиста млазница; обезбедити одговарајући отпор; проверите неусклађеност оптике главе за ласерско заваривање |
Савети за одржавање за дугорочну поузданост
Ручна машина за ласерско заваривање је прецизан алат који захтева редовно одржавање да би радио доследно.
Свакодневно: Прегледајте заштитни прозор на пукотине или контаминацију. Очистите или замените по потреби. Обришите спољашњост главе за ласерско заваривање и млазницу.
Седмично: Проверите да ли каблови са влакнима нису увијени или оштри. Прегледајте водове за цурење у системима са воденим хлађењем. Проверите да ли су све електричне везе безбедне.
Месечно: Извршите тест излазне снаге користећи калибрисани мерач снаге. Очистите оптичке компоненте одобреним материјалима за чишћење сочива. Подешавања параметара документа за будућу употребу.
Будућност ручног ласерског заваривања
Како ласерска технологија напредује, ручни системи за заваривање постају све интелигентнији и приступачнији. Трендови у настајању укључују:
Подешавање параметара уз помоћ вештачке интелигенције: Системи који аутоматски препоручују подешавања снаге, колебања и гаса на основу типа материјала и конфигурације споја.
Побољшана преносивост: Компактне ваздушно хлађене јединице на батерије које се напајају и које се могу поставити на градилиштима без наменске електричне инфраструктуре.
Интегрисано евидентирање података: Системи који бележе параметре заваривања ради контроле квалитета и следљивости—од суштинског значаја за производњу ваздухопловних, аутомобилских и медицинских уређаја.
За произвођаче који желе да остану конкурентни, усвајање ручне машине за ласерско заваривање више није експеримент – то је стратешка неопходност.
ФАКс
П1: Може ли почетник научити да користи ручну ласерску машину за заваривање за један дан?
Да. Већина оператера са основним механичким способностима може да произведе функционалне заваре након 4-6 сати вођене вежбе. Постизање конзистентних заварених спојева козметичког квалитета обично захтева 2-3 дана практичне обуке са искусним инструктором.
П2: Коју дебљину метала може заварити ручна машина за ласерско заваривање?
Са системом од 1500–2000 В, оператери могу ефикасно заварити нерђајући челик и угљенични челик од 0,5 мм до 5,0 мм у једном пролазу. За дебље делове може бити потребно више пролаза или припрема ивица.
П3: Како да знам када да заменим заштитни прозор на глави за ласерско заваривање?
Одмах замените заштитни прозор ако видите видљиве пукотине, удубљења или измаглицу. Прљав прозор може смањити ефективну снагу ласера за 15–30%, што доводи до недоследног продирања. По правилу, проверавајте након сваких 4-8 сати непрекидног заваривања.
Закључак
Усвајање ручне машине за ласерско заваривање је једна од најупечатљивијих надоградњи које радња за производњу метала може направити. Комбинација већих брзина путовања, минималног чишћења након заваривања и драматично скраћене кривуље учења омогућава продавницама да повећају проток уз одржавање изузетног квалитета. Разумевањем како да правилно подесе главу за ласерско заваривање, одаберу одговарајуће параметре и прате основне безбедносне протоколе, оператери могу доследно да постигну јаке, чисте заваре у широком спектру материјала и примена.
