Kimpalan laser pegang tangan telah merevolusikan industri fabrikasi logam. Tidak seperti kimpalan TIG atau MIG tradisional, yang memerlukan latihan bertahun-tahun untuk menguasai, Mesin Kimpalan Laser Pegang Tangan membolehkan pengendali dengan latihan minimum untuk menghasilkan kimpalan yang konsisten dan berkualiti tinggi dalam masa yang singkat. Panduan ini menyediakan pendekatan langkah demi langkah yang komprehensif untuk menggunakan teknologi ini dengan berkesan di tingkat kedai.
Daripada persediaan awal dan pemilihan parameter kepada teknik lanjutan untuk bahan yang berbeza, artikel ini merangkumi semua yang anda perlu ketahui. Sebagai pengeluar terkemuka komponen laser gentian, Shenzhen Worthing Technology Co., Ltd. (WSX) memahami peranan kritikal yang dimainkan oleh teknologi Kepala Kimpalan Laser ketepatan dalam mencapai hasil kimpalan yang optimum.
Mengapa Kimpalan Laser Pegang Tangan Mengubah Fabrikasi Logam
Peralihan daripada kaedah kimpalan tradisional kepada kimpalan laser pegang tangan didorong oleh kelebihan operasi dan ekonomi yang jelas. Untuk kedai fabrikasi, faedah utama termasuk:
Kelajuan: Kimpalan laser biasanya 3 hingga 5 kali lebih cepat daripada kimpalan TIG. Mesin Kimpalan Laser Pegang Tangan boleh mencapai kelajuan perjalanan 25–50 mm/s pada keluli tahan karat tolok nipis, meningkatkan pengeluaran harian secara mendadak.
Pemprosesan Pasca Dikurangkan: Oleh kerana zon terjejas haba (HAZ) sangat sempit, terdapat sedikit ledingan, perubahan warna atau percikan. Ini menghapuskan keperluan untuk pengisaran dan penggilap yang meluas, menjimatkan jam buruh bagi setiap projek.
Halangan Kemahiran Rendah: Seorang pekerja separuh mahir boleh dilatih untuk mengendalikan pengimpal laser pegang tangan dalam satu hingga dua hari—sebahagian kecil daripada masa yang diperlukan untuk menjadi mahir dengan kimpalan TIG.
Kepelbagaian: Mesin ini boleh mengimpal keluli tahan karat, keluli karbon, aluminium, kepingan tergalvani, dan juga logam yang berbeza dengan persediaan yang betul.
Menurut data industri, kedai yang menyepadukan Mesin Kimpalan Laser Pegang Tangan ke dalam aliran kerja mereka sering melaporkan pengurangan 40–60% dalam jumlah masa pengeluaran untuk komponen yang dikimpal. Keuntungan kecekapan ini secara langsung diterjemahkan kepada keuntungan yang lebih tinggi dan keupayaan untuk mengambil projek yang lebih kompleks.

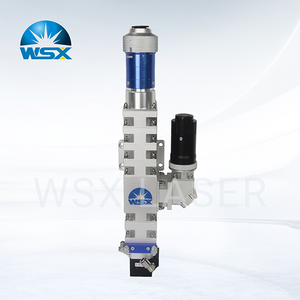

Memahami Komponen Teras: Kepala Kimpalan Laser
Kepala Kimpalan Laser adalah bahagian paling kritikal dalam sistem pegang tangan. Ia menempatkan komponen optik yang memfokus dan mengarahkan pancaran laser ke bahan kerja. Di Shenzhen Worthing Technology Co., Ltd., penyelesaian Laser Welding Head berjenama WSX kami direka bentuk dengan optik ketepatan dan pembinaan teguh untuk memastikan penghantaran rasuk yang konsisten dan kebolehpercayaan jangka panjang.
Komponen utama dalam Kepala Kimpalan Laser termasuk:
Collimating Lens: Menukar pancaran laser mencapah daripada kabel gentian kepada pancaran selari.
Kanta Pemfokusan: Tumpukan pancaran selari ke tempat kecil bertenaga tinggi pada permukaan bahan.
Tingkap Pelindung: Komponen optik yang boleh diganti yang melindungi kanta dalaman daripada serpihan dan percikan.
Pemasangan muncung: Mengarahkan gas pelindung ke kolam kimpalan dan mengekalkan jarak kebuntuan yang betul.
Memahami cara komponen ini berfungsi bersama membantu operator menyelesaikan masalah dan mengekalkan kualiti kimpalan yang konsisten. Sebagai contoh, tingkap pelindung yang tercemar boleh mengurangkan kuasa laser sebanyak 15–30%, yang membawa kepada penembusan yang lemah dan hasil yang tidak konsisten.
Persediaan Langkah demi Langkah untuk Prestasi Optimum
Persediaan yang betul adalah penting untuk mencapai kimpalan yang bersih dan kukuh dengan Mesin Kimpalan Laser Pegang Tangan. Ikuti langkah-langkah ini sebelum memulakan sebarang operasi kimpalan.
1. Penyediaan dan Pembersihan Bahan
Kimpalan laser memerlukan permukaan yang sangat bersih. Bahan cemar seperti minyak, gris, karat atau cat boleh mengewap di bawah pancaran laser, mewujudkan keliangan dan melemahkan kimpalan.
Gunakan aseton, isopropil alkohol, atau penyahgris khusus untuk mengelap kawasan kimpalan.
Untuk keluli tahan karat, pastikan permukaannya bebas daripada lapisan skala atau oksida.
Kekalkan fit-up yang ketat dengan jurang minimum (maksimum 0.1–0.3 mm untuk hasil yang optimum).
2. Memilih Muncung dan Fokus yang Betul
Jarak antara hujung muncung dan bahan kerja—dikenali sebagai jarak kebuntuan—secara langsung mempengaruhi kedudukan fokus. Kebanyakan sistem Mesin Kimpalan Laser Pegang Tangan menggunakan muncung sentuhan atau bukan sentuhan.
Nozel Sentuhan: Tunggang di sepanjang permukaan bahan kerja, mengekalkan kebuntuan yang konsisten. Sesuai untuk kepingan rata dan kontur ringkas.
Nozel Bukan Sentuhan: Mengekalkan jarak tetap menggunakan spacer atau panduan. Sesuai untuk bentuk kompleks atau semasa mengimpal pada jahitan sedia ada.
Untuk mencari fokus yang betul, lakukan 'ujian bakar' pada sekeping sekerap. Laraskan kedudukan muncung sehingga titik terkecil dan paling sengit dicapai. Kedudukan fokus biasanya harus berada pada atau sedikit di bawah permukaan bahan untuk kimpalan lubang kunci.
3. Menetapkan Aliran Gas Perisai
Gas pelindung melindungi kolam kimpalan cair daripada oksigen dan nitrogen atmosfera, yang boleh menyebabkan pengoksidaan, kekosongan dan perubahan warna. Dua gas yang paling biasa ialah argon dan nitrogen.
| Jenis Gas |
Terbaik Untuk |
Kadar Aliran (L/min). |
Kelebihan |
| Argon |
Keluli tahan karat, keluli karbon, titanium |
12–20 |
Menghasilkan kemasan yang terang dan bersih; kestabilan arka yang sangat baik |
| Nitrogen |
Keluli tahan karat, keluli tergalvani |
15–25 |
Kos efektif; meningkatkan rintangan kakisan dalam keluli tahan karat austenit |
| Campuran helium |
Aluminium, tembaga |
20–30 |
Kekonduksian haba yang lebih tinggi; mengurangkan keliangan dalam logam yang sangat reflektif |
Untuk kebanyakan aplikasi kedai, argon tulen pada 15 L/min ialah titik permulaan yang boleh dipercayai untuk keluli tahan karat dan karbon.
4. Melaraskan Parameter Wobble dan Laser
Sistem Mesin Kimpalan Laser Genggam Moden menampilkan goyangan boleh laras (ayunan rasuk). Goyangan melebarkan manik kimpalan dengan menggerakkan titik laser dalam corak bulat, angka lapan atau linear. Ini penting untuk merapatkan jurang dan mengurus input haba.
Konfigurasi goyangan biasa:
Goyangan bulat: Mencipta manik yang seragam dan lebar. Ideal untuk sambungan pusingan dan kimpalan fillet.
Goyangan linear: Berayun dari sisi ke sisi. Berguna untuk sendi punggung dan untuk menyebarkan haba untuk mengelakkan terbakar pada bahan nipis.
Parameter permulaan untuk bahan biasa:
| Bahan |
Ketebalan |
Kuasa Laser |
Kelajuan Perjalanan |
Lebar Goyang |
Kekerapan Goyangan |
| Keluli Tahan Karat |
1.0 mm |
800–1000 W |
30–40 mm/s |
2.0–2.5 mm |
150–200 Hz |
| Keluli Tahan Karat |
2.0 mm |
1200–1500 W |
20–30 mm/s |
2.5–3.0 mm |
150–200 Hz |
| Keluli Karbon |
2.0 mm |
1400–1800 W |
15–25 mm/s |
2.0–2.5 mm |
120–180 Hz |
| aluminium |
1.5 mm |
1500–2000 W |
15–25 mm/s |
3.0–3.5 mm |
100–150 Hz |
| Keluli Tergalvani |
1.2 mm |
1000–1300 W |
20–30 mm/s |
2.5–3.0 mm |
150–200 Hz |
Nota: Nilai ini berfungsi sebagai titik permulaan. Sentiasa menguji bahan sekerap untuk memperhalusi parameter untuk aplikasi khusus anda.
Teknik Lanjutan untuk Aplikasi Berbeza
Mesin Kimpalan Laser Pegang Tangan sangat boleh disesuaikan. Dengan melaraskan teknik dan parameter, pengendali boleh mencapai hasil daripada kimpalan permukaan kosmetik kepada sambungan struktur dalam.
Kimpalan Kosmetik untuk Pegangan Tangan dan Kabinet Keluli Tahan Karat
Untuk sambungan yang boleh dilihat yang memerlukan pemprosesan pasca minimum, matlamatnya ialah manik yang cerah dan seragam tanpa perubahan warna atau percikan.
Teknik: Gunakan sudut 'tolak' (condongkan Kepala Kimpalan Laser ke hadapan mengikut arah perjalanan). Ini mengarahkan gas pelindung ke hadapan kolam kimpalan dan menghasilkan manik yang lebih rata dan lebar.
Parameter: Mesin kurang kuasa sedikit berbanding ketebalan bahan. Sebagai contoh, apabila mengimpal keluli tahan karat 2.0 mm, gunakan parameter yang dimaksudkan untuk 1.5 mm. Ini mengurangkan input haba dan meminimumkan pengoksidaan.
Goyang: Sapukan goyangan yang lebih lebar (3.0–4.0 mm) untuk menyebarkan haba dan mencipta rupa manik yang licin dan sekata.
Kimpalan Struktur untuk Bingkai dan Kurungan
Apabila kekuatan dan penembusan kimpalan diutamakan—seperti dalam kurungan automotif, kerangka jentera atau struktur galas beban—teknik beralih kepada mengutamakan kedalaman gabungan.
Teknik: Gunakan sudut 'tarik' (menyeret Kepala Kimpalan Laser dari arah perjalanan). Ini menumpukan tenaga rasuk lebih dalam ke dalam sendi.
Parameter: Tetapkan fokus sedikit di bawah permukaan bahan (0.5–1.0 mm) untuk mencipta kesan lubang kunci, yang memaksimumkan penembusan.
Goyangan: Gunakan goyangan sempit (1.5–2.5 mm) untuk menumpukan haba pada akar sendi. Tingkatkan kuasa sebanyak 10–20% berbanding tetapan kosmetik.
Kimpalan Logam Tidak Serupa dan Bahan Reflektif
Aluminium dan kuprum memberikan cabaran kerana pemantulan yang tinggi dan kekonduksian terma. Dengan pendekatan yang betul, Mesin Kimpalan Laser Pegang Tangan boleh berjaya mengimpal bahan-bahan ini.
Aluminium: Gunakan kuasa puncak tinggi (1500–2000 W untuk ketebalan 1.5 mm) dan kelajuan perjalanan yang pantas. Campuran helium atau argon-helium meningkatkan penembusan. Bersihkan bahan dengan teliti untuk mengeluarkan lapisan oksida.
Keluli Tergalvani: Pengewapan zink boleh menyebabkan keliangan. Gunakan goyangan yang lebih lebar (3.0–4.0 mm) dan celah sedikit pada sambungan untuk membolehkan wap keluar. Tingkatkan aliran gas pelindung kepada 20–25 L/min.
Kuprum: Memerlukan sistem berkuasa tinggi (1500 W atau lebih tinggi) dan selalunya mendapat manfaat daripada teknik pembentukan nadi atau prapemanasan.
Analisis Data: Membandingkan Kimpalan Laser dengan TIG
Untuk mengukur kelebihan kimpalan laser pegang tangan, pertimbangkan data perbandingan berikut berdasarkan aplikasi lantai kedai sebenar untuk sambungan punggung keluli tahan karat 1.5 mm:
| Metrik |
Kimpalan TIG |
Kimpalan Laser Pegang Tangan |
Penambahbaikan |
| Kelajuan Perjalanan |
3–5 mm/s |
25–35 mm/s |
5–7x lebih pantas |
| Lebar Zon Terjejas Haba |
8–12 mm |
1.5–2.5 mm |
75–80% lebih sempit |
| Masa Pengisaran Selepas Kimpalan |
5–10 minit setiap meter |
0–2 minit setiap meter |
60–100% pengurangan |
| Masa Latihan Operator |
6–12 bulan |
1–3 hari |
90% lebih pantas |
| Penyelewengan Bahan |
Sederhana hingga tinggi |
Minimum kepada tiada |
Menghapuskan langkah meluruskan |
Keuntungan kecekapan ini membolehkan kedai fabrikasi menyiapkan lebih banyak projek dalam masa yang singkat, selalunya mendapatkan balik pelaburan peralatan dalam tempoh 6–12 bulan penggunaan biasa.
Protokol Keselamatan untuk Kimpalan Laser Pegang Tangan
Pengimpal laser pegang tangan adalah produk laser Kelas 4, yang memerlukan pematuhan ketat terhadap protokol keselamatan. Penggunaan Ketua Kimpalan Laser yang betul dan peralatan keselamatan yang berkaitan melindungi pengendali dan orang ramai.
Peralatan Pelindung Diri (PPE)
Topi keledar kimpalan standard TIDAK mencukupi. Panjang gelombang 1064 nm laser gentian memerlukan perlindungan mata khusus.
Cermin Mata Keselamatan Laser: Mesti mempunyai Ketumpatan Optik (OD) 7+ yang dinilai khusus untuk 1064 nm. Cermin mata ini menyekat lebih 99.999% panjang gelombang laser.
Perlindungan Muka dan Kulit: Pakai jaket kimpalan, sarung tangan dan perisai muka penuh untuk melindungi daripada sinaran laser yang bertaburan dan lecuran haba.
Perlindungan Pendengaran: Dalam persekitaran pengeluaran tinggi, bunyi daripada sistem pengekstrakan dan unit penyejukan mungkin memerlukan penyumbat telinga.
Persediaan Kawasan Kerja
Langsir Keselamatan Laser: Tutup kawasan kimpalan dengan langsir yang dinilai untuk panjang gelombang laser gentian. Tirai ini menghalang rasuk atau pantulan sesat daripada sampai kepada orang yang melihat.
Berhenti Kecemasan: Pastikan butang henti kecemasan boleh diakses dan ditanda dengan jelas.
Suis Kekunci dan Saling Kunci: Banyak sistem Mesin Kimpalan Laser Pegang Tangan memerlukan suis kunci dan interlock keselamatan—muncung mesti menghubungi bahan kerja sebelum laser menyala.
Pengekstrakan Asap
Kimpalan laser menghasilkan asap logam yang berbahaya untuk bernafas. Gunakan sistem pengudaraan ekzos tempatan (LEV) dengan penapisan HEPA untuk menangkap zarah di sumbernya. Letakkan muncung pengekstrakan sedekat mungkin dengan kawasan kimpalan tanpa mengganggu pergerakan Kepala Kimpalan Laser.
Menyelesaikan Masalah Isu Biasa
Walaupun dengan persediaan yang betul, isu kadangkala timbul. Berikut ialah masalah dan penyelesaian biasa apabila menggunakan Mesin Kimpalan Laser Pegang Tangan.
| Masalah |
Kemungkinan Punca |
Penyelesaian |
| Penembusan yang tidak konsisten |
Tingkap pelindung kotor, fokus tidak betul |
Bersihkan atau gantikan tingkap pelindung; melaksanakan ujian fokus |
| Keliangan dalam kimpalan |
Bahan tercemar, gas pelindung tidak mencukupi |
Bersihkan bahan kerja dengan teliti; meningkatkan aliran gas atau memeriksa talian gas untuk kebocoran |
| Perubahan warna (biru/hitam) |
Liputan gas pelindung yang tidak mencukupi |
Meningkatkan aliran gas; semak penjajaran muncung; gunakan pelindung gas mengekor untuk kimpalan panjang |
| Terbakar pada logam nipis |
Kuasa yang berlebihan, goyah terlalu sempit |
Kurangkan kuasa sebanyak 10–20%; tambah lebar goyangan untuk menyebarkan haba |
| Muncung terlalu panas |
Tenaga terpantul yang berlebihan, pengumpulan serpihan |
muncung bersih; memastikan kebuntuan yang betul; semak ketidaksejajaran optik Kepala Kimpalan Laser |
Petua Penyelenggaraan untuk Kebolehpercayaan Jangka Panjang
Mesin Kimpalan Laser Pegang Tangan ialah alat ketepatan yang memerlukan penyelenggaraan tetap untuk melaksanakan secara konsisten.
Setiap hari: Periksa tingkap pelindung untuk mengesan keretakan atau pencemaran. Bersihkan atau ganti mengikut keperluan. Lap bahagian luar dan muncung Laser Welding Head.
Mingguan: Periksa kabel gentian jika ada bengkok atau bengkok tajam. Periksa saluran air untuk kebocoran dalam sistem penyejukan air. Sahkan bahawa semua sambungan elektrik adalah selamat.
Bulanan: Lakukan ujian output kuasa menggunakan meter kuasa yang ditentukur. Bersihkan komponen optik dengan bahan pembersih kanta yang diluluskan. Tetapan parameter dokumen untuk rujukan masa hadapan.
Masa Depan Kimpalan Laser Pegang Tangan
Dengan kemajuan teknologi laser, sistem kimpalan pegang tangan menjadi lebih pintar dan boleh diakses. Trend yang muncul termasuk:
Pelarasan Parameter Berbantukan AI: Sistem yang mengesyorkan tetapan kuasa, goyangan dan gas secara automatik berdasarkan jenis bahan dan konfigurasi sambungan.
Mudah Alih Dipertingkat: Unit berkuasa bateri dan sejukan udara padat yang boleh digunakan di tapak kerja tanpa infrastruktur elektrik khusus.
Pengelogan Data Bersepadu: Sistem yang merekodkan parameter kimpalan untuk kawalan kualiti dan kebolehkesanan—penting untuk pembuatan aeroangkasa, automotif dan peranti perubatan.
Bagi fabrikasi yang ingin kekal berdaya saing, menggunakan Mesin Kimpalan Laser Pegang Tangan bukan lagi percubaan—ia adalah keperluan strategik.
Soalan Lazim
S1: Bolehkah seorang pemula belajar menggunakan Mesin Kimpalan Laser Pegang Tangan dalam satu hari?
ya. Kebanyakan pengendali dengan kebolehan mekanikal asas boleh menghasilkan kimpalan berfungsi selepas 4-6 jam latihan berpandu. Mencapai kimpalan berkualiti kosmetik yang konsisten biasanya memerlukan latihan praktikal selama 2-3 hari dengan pengajar berpengalaman.
S2: Apakah ketebalan logam yang boleh dikimpal oleh Mesin Kimpalan Laser Pegang Tangan?
Dengan sistem 1500–2000 W, pengendali boleh mengimpal keluli tahan karat dan keluli karbon dengan berkesan daripada 0.5 mm hingga 5.0 mm dalam satu laluan. Untuk bahagian yang lebih tebal, beberapa hantaran atau penyediaan tepi mungkin diperlukan.
S3: Bagaimanakah saya tahu bila hendak menggantikan tingkap pelindung dalam Kepala Kimpalan Laser?
Gantikan tingkap pelindung dengan segera jika anda melihat keretakan, pitting atau jerebu yang kelihatan. Tingkap yang kotor boleh mengurangkan kuasa laser berkesan sebanyak 15–30%, yang membawa kepada penembusan yang tidak konsisten. Sebagai peraturan, periksa selepas setiap 4-8 jam kimpalan berterusan.
Kesimpulan
Mengguna pakai Mesin Kimpalan Laser Pegang Tangan ialah salah satu peningkatan paling berkesan yang boleh dibuat oleh kedai fabrikasi logam. Gabungan kelajuan perjalanan yang lebih pantas, pembersihan pasca kimpalan yang minimum dan keluk pembelajaran yang dipendekkan secara dramatik membolehkan kedai meningkatkan daya pengeluaran sambil mengekalkan kualiti yang luar biasa. Dengan memahami cara menyediakan Kepala Kimpalan Laser dengan betul, memilih parameter yang sesuai, dan mengikuti protokol keselamatan yang penting, pengendali secara konsisten boleh mencapai kimpalan yang kukuh dan bersih merentas pelbagai bahan dan aplikasi.
