نحوه استفاده از دستگاه جوش لیزری دستی: راهنمای کامل برای مغازه های تولید فلز

جوشکاری لیزری دستی صنعت ساخت فلز را متحول کرده است. برخلاف جوشکاری سنتی TIG یا MIG که برای تسلط بر آن نیاز به سالها تمرین دارد، دستگاه جوش لیزری دستی به اپراتورها با حداقل آموزش اجازه می دهد تا در کسری از زمان جوش های ثابت و با کیفیت بالا تولید کنند. این راهنما یک رویکرد جامع و گام به گام برای استفاده موثر از این فناوری در فروشگاه ارائه می دهد.

از تنظیمات اولیه و انتخاب پارامتر گرفته تا تکنیک های پیشرفته برای مواد مختلف، این مقاله همه چیزهایی را که باید بدانید را پوشش می دهد. Shenzhen Worthing Technology Co., Ltd. (WSX) به عنوان یک تولید کننده پیشرو در قطعات لیزر فیبر، نقش مهمی را که فناوری سر جوش لیزری دقیق در دستیابی به نتایج جوشکاری بهینه ایفا می کند، درک می کند.

چرا جوشکاری لیزری دستی ساخت فلز را تغییر می دهد؟

تغییر از روش‌های جوشکاری سنتی به جوشکاری لیزری دستی به دلیل مزایای عملیاتی و اقتصادی واضح است. برای مغازه های تولیدی، مزایای اولیه عبارتند از:

• سرعت: جوشکاری لیزری معمولاً 3 تا 5 برابر سریعتر از جوشکاری TIG است. یک دستگاه جوش لیزری دستی می تواند سرعت حرکت 25 تا 50 میلی متر بر ثانیه را بر روی فولاد ضد زنگ با گیج نازک به دست آورد و خروجی روزانه را به طور چشمگیری افزایش دهد.

• کاهش پس از پردازش: از آنجا که منطقه متاثر از گرما (HAZ) بسیار باریک است، حداقل تاب خوردگی، تغییر رنگ یا پاشش وجود دارد. این امر نیاز به سنگ زنی و پرداخت زیاد را از بین می برد و باعث صرفه جویی در ساعات کار در هر پروژه می شود.

• موانع مهارت کمتر: یک کارگر نیمه ماهر می تواند برای کار با دستگاه جوش لیزری دستی در یک تا دو روز آموزش ببیند - کسری از زمان لازم برای مهارت در جوشکاری TIG.

• تطبیق پذیری: این ماشین ها می توانند فولاد ضد زنگ، فولاد کربن، آلومینیوم، ورق های گالوانیزه و حتی فلزات غیر مشابه را با تنظیم صحیح جوش دهند.

طبق داده‌های صنعت، مغازه‌هایی که دستگاه جوش لیزری دستی را در جریان کار خود ادغام می‌کنند، اغلب کاهش 40 تا 60 درصدی در کل زمان تولید قطعات جوش داده شده را گزارش می‌کنند. این افزایش کارایی مستقیماً به سودآوری بالاتر و توانایی انجام پروژه های پیچیده تر ترجمه می شود.

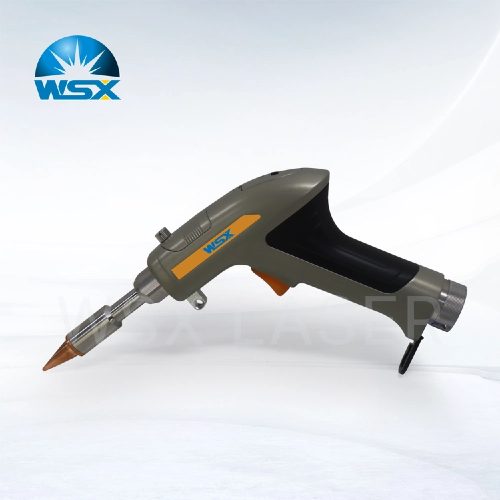

درک اجزای اصلی: سر جوش لیزری

سر جوش لیزری مهمترین بخش سیستم دستی است. این اجزای نوری را در خود جای داده است که پرتو لیزر را بر روی قطعه کار متمرکز و هدایت می کند. در Shenzhen Worthing Technology Co., Ltd.، راه‌حل‌های سر جوش لیزری ما با برند WSX با اپتیک‌های دقیق و ساخت‌وساز قوی مهندسی شده‌اند تا از تحویل پرتو ثابت و قابلیت اطمینان طولانی‌مدت اطمینان حاصل کنند.

اجزای کلیدی در سر جوش لیزری عبارتند از:

• لنز موازی: پرتو لیزر واگرا از کابل فیبر را به یک پرتو موازی تبدیل می کند.

• لنز فوکوس کننده: پرتو موازی را در یک نقطه کوچک و پرانرژی روی سطح ماده متمرکز می کند.

• پنجره محافظ: یک جزء نوری قابل تعویض است که از لنزهای داخلی در برابر آلودگی و پاشش محافظت می کند.

• مونتاژ نازل: گاز محافظ را به حوضچه جوش هدایت می کند و فاصله ایستادن صحیح را حفظ می کند.

درک نحوه کار این اجزا با یکدیگر به اپراتورها کمک می کند تا مشکلات را عیب یابی کنند و کیفیت جوش ثابت را حفظ کنند. به عنوان مثال، یک پنجره محافظ آلوده می تواند قدرت لیزر را 15 تا 30 درصد کاهش دهد که منجر به نفوذ ضعیف و نتایج متناقض می شود.

راه اندازی گام به گام برای عملکرد بهینه

راه اندازی مناسب برای دستیابی به جوش های تمیز و قوی با دستگاه جوش لیزری دستی ضروری است. قبل از شروع هر عملیات جوشکاری این مراحل را دنبال کنید.

1. آماده سازی مواد و تمیز کردن

جوشکاری لیزری به سطوح فوق العاده تمیز نیاز دارد. آلاینده هایی مانند روغن، گریس، زنگ یا رنگ می توانند در زیر پرتو لیزر تبخیر شوند و باعث ایجاد تخلخل و تضعیف جوش شوند.

• برای پاک کردن ناحیه جوش از استون، ایزوپروپیل الکل یا یک چربی‌گیر مخصوص استفاده کنید.

• برای فولاد ضد زنگ، اطمینان حاصل کنید که سطح آن عاری از رسوب یا لایه های اکسید است.

• تناسب محکم با حداقل فاصله (حداکثر 0.1-0.3 میلی متر برای نتایج بهینه) را حفظ کنید.

2. انتخاب نازل و فوکوس صحیح

فاصله بین نوک نازل و قطعه کار - که به عنوان فاصله ایستاده شناخته می شود - به طور مستقیم بر موقعیت فوکوس تأثیر می گذارد. اکثر سیستم های دستگاه جوش لیزری دستی از یک نازل تماسی یا غیر تماسی استفاده می کنند.

• نازل تماسی: در امتداد سطح قطعه کار حرکت می‌کند و یک بن‌بست ثابت را حفظ می‌کند. ایده آل برای ورق های صاف و خطوط ساده.

• نازل بدون تماس: با استفاده از فاصله دهنده یا راهنما فاصله ثابتی را حفظ می کند. مناسب برای اشکال پیچیده یا هنگام جوشکاری روی درزهای موجود.

برای یافتن فوکوس صحیح، 'آزمایش سوختگی' را روی یک تکه ضایعات انجام دهید. موقعیت نازل را تنظیم کنید تا کوچکترین و شدیدترین نقطه به دست آید. موقعیت فوکوس معمولاً باید در سطح ماده یا کمی زیر آن برای جوشکاری سوراخ کلید باشد.

3. تنظیم جریان گاز محافظ

گاز محافظ حوضچه جوش مذاب را از اکسیژن و نیتروژن اتمسفر محافظت می کند که می تواند باعث اکسیداسیون، شکنندگی و تغییر رنگ شود. دو گاز رایج آرگون و نیتروژن هستند.

نوع گاز برای	بهترین	سرعت جریان (L/min)	مزایا
آرگون	فولاد ضد زنگ، فولاد کربن، تیتانیوم	12-20	پوشش های روشن و تمیز تولید می کند. پایداری قوس عالی
نیتروژن	فولاد ضد زنگ، فولاد گالوانیزه	15-25	مقرون به صرفه؛ مقاومت در برابر خوردگی در فولادهای زنگ نزن آستنیتی را بهبود می بخشد
مخلوط هلیوم	آلومینیوم، مس	20-30	هدایت حرارتی بالاتر؛ تخلخل را در فلزات با بازتاب زیاد کاهش می دهد

برای اکثر کاربردهای فروشگاهی، آرگون خالص با 15 لیتر در دقیقه نقطه شروع قابل اعتمادی برای فولاد ضد زنگ و کربن است.

4. تنظیم پارامترهای لرزش و لیزر

سیستم‌های دستگاه جوش لیزری دستی مدرن دارای لرزش قابل تنظیم (نوسان پرتو) هستند. لرزش مهره جوش را با حرکت دادن نقطه لیزر به شکل دایره ای، شکل هشت یا خطی پهن می کند. این برای پل زدن شکاف ها و مدیریت گرمای ورودی بسیار مهم است.

پیکربندی های متداول لرزش:

• چرخش دایره ای: مهره ای یکنواخت و پهن ایجاد می کند. ایده آل برای اتصالات لبه و جوش فیله.

• تکان خطی: از پهلو به پهلو نوسان می کند. برای مفاصل لب به لب و برای پخش گرما برای جلوگیری از سوختن مواد نازک مفید است.

پارامترهای شروع برای مواد متداول:

مواد	ضخامت	قدرت لیزر	سرعت حرکت	چرخش عرض	فرکانس لرزش
فولاد ضد زنگ	1.0 میلی متر	800-1000 وات	30-40 میلی متر بر ثانیه	2.0-2.5 میلی متر	150-200 هرتز
فولاد ضد زنگ	2.0 میلی متر	1200-1500 وات	20-30 میلی متر بر ثانیه	2.5-3.0 میلی متر	150-200 هرتز
فولاد کربن	2.0 میلی متر	1400-1800 وات	15-25 میلی متر بر ثانیه	2.0-2.5 میلی متر	120-180 هرتز
آلومینیوم	1.5 میلی متر	1500-2000 وات	15-25 میلی متر بر ثانیه	3.0-3.5 میلی متر	100-150 هرتز
فولاد گالوانیزه	1.2 میلی متر	1000-1300 وات	20-30 میلی متر بر ثانیه	2.5-3.0 میلی متر	150-200 هرتز

توجه: این مقادیر به عنوان نقطه شروع عمل می کنند. همیشه روی مواد ضایعاتی آزمایش کنید تا پارامترها را برای کاربرد خاص خود تنظیم کنید.

تکنیک های پیشرفته برای کاربردهای مختلف

دستگاه جوش لیزری دستی بسیار سازگار است. با تنظیم تکنیک و پارامترها، اپراتورها می توانند به نتایجی از جوش های سطحی آرایشی گرفته تا اتصالات ساختاری عمیق دست یابند.

جوشکاری آرایشی برای نرده ها و کابینت های فولادی ضد زنگ

برای مفاصل قابل مشاهده که نیاز به حداقل پس پردازش دارند، هدف یک مهره روشن و یکنواخت بدون تغییر رنگ یا پاشش است.

• تکنیک: از زاویه 'فشار' استفاده کنید (سر جوش لیزری را به سمت جلو در جهت حرکت کج کنید). این گاز محافظ را به جلوی حوضچه جوش هدایت می کند و یک مهره صاف تر و پهن تر تولید می کند.

• پارامترها: دستگاه را نسبت به ضخامت مواد کمی کم می کند. به عنوان مثال، هنگام جوشکاری فولاد ضد زنگ 2.0 میلی متر، از پارامترهای در نظر گرفته شده برای 1.5 میلی متر استفاده کنید. این امر حرارت ورودی را کاهش می دهد و اکسیداسیون را به حداقل می رساند.

• لرزش: برای پخش گرما و ایجاد ظاهری صاف و یکنواخت، یک تکان پهن تر (3.0-4.0 میلی متر) اعمال کنید.

جوش سازه برای قاب ها و براکت ها

هنگامی که استحکام و نفوذ جوش بسیار مهم است - مانند براکت های خودرو، قاب ماشین آلات یا سازه های باربر - تکنیک به سمت اولویت دادن به عمق همجوشی تغییر می کند.

• تکنیک: از زاویه 'کشش' استفاده کنید (کشیدن سر جوش لیزری از جهت حرکت). این انرژی پرتو را عمیق تر در مفصل متمرکز می کند.

• پارامترها: فوکوس را کمی زیر سطح مواد (0.5-1.0 میلی متر) تنظیم کنید تا جلوه سوراخ کلید ایجاد شود که نفوذ را به حداکثر می رساند.

• لرزش: از یک تکان باریک (1.5-2.5 میلی متر) برای تمرکز گرما در ریشه مفصل استفاده کنید. در مقایسه با تنظیمات آرایشی، قدرت را 10 تا 20 درصد افزایش دهید.

جوشکاری فلزات غیر مشابه و مواد بازتابنده

آلومینیوم و مس به دلیل انعکاس پذیری بالا و هدایت حرارتی با چالش هایی روبرو هستند. با رویکرد صحیح، دستگاه جوش لیزری دستی می تواند این مواد را با موفقیت جوش دهد.

• آلومینیوم: از قدرت پیک بالا (1500 تا 2000 وات برای ضخامت 1.5 میلی متر) و سرعت حرکت سریع استفاده کنید. مخلوط هلیوم یا آرگون-هلیوم نفوذ را بهبود می بخشد. مواد را کاملا تمیز کنید تا لایه اکسیدی از بین برود.

• فولاد گالوانیزه: تبخیر روی می تواند باعث ایجاد تخلخل شود. از یک تکان پهن تر (3.0-4.0 میلی متر) و یک شکاف جزئی در محل اتصال برای خروج بخارات استفاده کنید. جریان گاز محافظ را به 20-25 لیتر در دقیقه افزایش دهید.

• مس: به سیستم های پرقدرت (1500 وات یا بالاتر) نیاز دارد و اغلب از تکنیک های شکل دهی پالس یا پیش گرمایش سود می برد.

تجزیه و تحلیل داده ها: مقایسه جوشکاری لیزری با TIG

برای تعیین کمیت مزایای جوشکاری لیزری دستی، داده های مقایسه ای زیر را بر اساس کاربردهای واقعی کف مغازه برای اتصالات لب به لب فولادی ضد زنگ 1.5 میلی متری در نظر بگیرید:

Metric	جوشکاری TIG	جوشکاری لیزری دستی	بهبود
سرعت سفر	3-5 میلی متر بر ثانیه	25-35 میلی متر بر ثانیه	5-7 برابر سریعتر
پهنای منطقه متاثر از گرما	8-12 میلی متر	1.5-2.5 میلی متر	75-80٪ باریک تر
زمان سنگ زنی پس از جوش	5-10 دقیقه در هر متر	0-2 دقیقه در هر متر	کاهش 60 تا 100٪
زمان آموزش اپراتور	6-12 ماه	1-3 روز	90 درصد سریعتر
اعوجاج مواد	متوسط ​​به بالا	حداقل به هیچ	مراحل صاف کردن را حذف می کند

این افزایش بهره وری به کارگاه های تولیدی اجازه می دهد تا پروژه های بیشتری را در زمان کمتری به پایان برسانند، و اغلب سرمایه گذاری تجهیزات را طی 6 تا 12 ماه پس از استفاده منظم جبران می کنند.

پروتکل های ایمنی برای جوشکاری لیزری دستی

جوشکارهای لیزری دستی محصولات لیزری کلاس 4 هستند که نیاز به رعایت دقیق پروتکل های ایمنی دارند. استفاده صحیح از سر جوش لیزری و تجهیزات ایمنی مربوطه از اپراتورها و اطرافیان محافظت می کند.

تجهیزات حفاظت فردی (PPE)

کلاه های استاندارد جوشکاری کافی نیستند. طول موج 1064 نانومتر لیزرهای فیبر نیاز به حفاظت تخصصی چشم دارد.

• عینک های ایمنی لیزری: باید چگالی نوری (OD) 7+ داشته باشند که به طور خاص برای 1064 نانومتر رتبه بندی شده است. این عینک بیش از 99.999 درصد از طول موج لیزر را مسدود می کند.

• محافظت از صورت و پوست: برای محافظت در برابر اشعه لیزر پراکنده و سوختگی حرارتی از ژاکت جوشکاری، دستکش و محافظ تمام صورت استفاده کنید.

• حفاظت شنوایی: در محیط‌های با تولید بالا، صدای سیستم‌های استخراج و واحدهای خنک‌کننده ممکن است به گوش‌گیر نیاز داشته باشد.

راه اندازی منطقه کاری

• پرده های ایمنی لیزر: ناحیه جوش را با پرده هایی که برای طول موج لیزر فیبر درجه بندی شده اند، محصور کنید. این پرده ها از رسیدن پرتوها یا بازتاب های سرگردان به اطرافیان جلوگیری می کند.

• توقف اضطراری: مطمئن شوید که دکمه توقف اضطراری در دسترس است و به وضوح مشخص شده است.

• کلید سوئیچ و اینترلاک: بسیاری از سیستم های دستگاه جوش لیزری دستی به یک کلید کلید و قفل ایمنی نیاز دارند - نازل باید قبل از شلیک لیزر با قطعه کار تماس بگیرد.

استخراج دود

جوشکاری لیزر دود فلزی تولید می کند که تنفس آن خطرناک است. از یک سیستم تهویه محلی اگزوز (LEV) با فیلتر HEPA برای جذب ذرات در منبع استفاده کنید. نازل استخراج را تا حد امکان نزدیک به ناحیه جوش قرار دهید بدون اینکه در حرکت سر جوش لیزری تداخل ایجاد کنید.

عیب یابی مسائل رایج

حتی با راه اندازی مناسب، مشکلات گاه به گاه ایجاد می شود. در اینجا مشکلات و راه حل های رایج هنگام استفاده از دستگاه جوش لیزری دستی آورده شده است.

مشکل	علت احتمالی	راه حل
نفوذ ناسازگار	پنجره محافظ کثیف، فوکوس نادرست	پنجره محافظ را تمیز یا تعویض کنید. انجام تست تمرکز
تخلخل در جوش	مواد آلوده، گاز محافظ ناکافی	قطعه کار را به طور کامل تمیز کنید؛ جریان گاز را افزایش دهید یا خطوط گاز را برای نشتی بررسی کنید
تغییر رنگ (آبی/سیاه)	پوشش ناکافی گاز محافظ	افزایش جریان گاز؛ بررسی تراز نازل؛ از محافظ گاز دنباله دار برای جوش های طولانی استفاده کنید
بر روی فلز نازک سوختن	قدرت بیش از حد، تکان دادن بیش از حد باریک	کاهش قدرت 10-20٪؛ برای پخش گرما، عرض تاب خوردگی را افزایش دهید
گرمای بیش از حد نازل	انرژی منعکس شده بیش از حد، تجمع زباله	نازل تمیز؛ اطمینان از بن بست مناسب؛ عدم تراز اپتیک سر جوش لیزری را بررسی کنید

نکات تعمیر و نگهداری برای قابلیت اطمینان طولانی مدت

دستگاه جوش لیزری دستی ابزار دقیقی است که برای انجام مداوم نیاز به تعمیر و نگهداری منظم دارد.

• روزانه: پنجره محافظ را از نظر ترک یا آلودگی بررسی کنید. در صورت نیاز تمیز یا تعویض کنید. قسمت بیرونی و نازل سر جوش لیزری را پاک کنید.

• هفتگی: کابل فیبر را از نظر پیچ خوردگی یا خمیدگی تیز بررسی کنید. خطوط آب را برای نشتی در سیستم های خنک کننده با آب بازرسی کنید. اطمینان حاصل کنید که تمام اتصالات الکتریکی ایمن هستند.

• ماهانه: آزمایش توان خروجی را با استفاده از یک برق سنج کالیبره شده انجام دهید. اجزای نوری را با مواد تمیزکننده لنز تایید شده تمیز کنید. تنظیمات پارامتر سند برای مراجعات بعدی.

آینده جوشکاری لیزری دستی

با پیشرفت تکنولوژی لیزر، سیستم های جوش دستی هوشمندتر و در دسترس تر می شوند. روندهای نوظهور عبارتند از:

• تنظیم پارامتر به کمک هوش مصنوعی: سیستم هایی که به طور خودکار تنظیمات برق، لرزش و گاز را بر اساس نوع ماده و پیکربندی اتصال توصیه می کنند.

• قابلیت حمل و نقل پیشرفته: واحدهای باطری و فشرده با هوا خنک که می توانند در محل کار بدون زیرساخت الکتریکی اختصاصی مستقر شوند.

• ثبت داده های یکپارچه: سیستم هایی که پارامترهای جوش را برای کنترل کیفیت و قابلیت ردیابی ثبت می کنند - ضروری برای تولید تجهیزات هوافضا، خودرو و تجهیزات پزشکی.

برای سازندگانی که به دنبال حفظ رقابت هستند، استفاده از دستگاه جوش لیزری دستی دیگر یک آزمایش نیست، بلکه یک ضرورت استراتژیک است.

سوالات متداول

Q1: آیا یک مبتدی می تواند استفاده از دستگاه جوش لیزری دستی را در یک روز یاد بگیرد؟
بله. اکثر اپراتورها با استعداد مکانیکی اولیه می توانند جوش های کاربردی را پس از 4 تا 6 ساعت تمرین هدایت شونده تولید کنند. دستیابی به جوش های ثابت و با کیفیت آرایشی معمولاً به 2 تا 3 روز تمرین عملی با یک مربی با تجربه نیاز دارد.

Q2: دستگاه جوش لیزری دستی چه ضخامت فلزی را می تواند جوش دهد؟
با یک سیستم 1500-2000 W، اپراتورها می توانند به طور موثر فولاد ضد زنگ و فولاد کربنی را از 0.5 میلی متر تا 5.0 میلی متر در یک پاس جوش دهند. برای مقاطع ضخیم تر، ممکن است چندین پاس یا آماده سازی لبه مورد نیاز باشد.

Q3: چگونه می توانم بفهمم که چه زمانی پنجره محافظ را در سر جوش لیزری تعویض کنم؟
در صورت مشاهده ترک‌ها، سوراخ‌ها یا مه، فوراً پنجره محافظ را تعویض کنید. یک پنجره کثیف می تواند قدرت لیزر موثر را 15 تا 30 درصد کاهش دهد که منجر به نفوذ ناسازگار می شود. به عنوان یک قاعده کلی، پس از هر 4 تا 8 ساعت جوش مداوم، بازرسی کنید.

نتیجه گیری

استفاده از دستگاه جوش لیزری دستی یکی از تاثیرگذارترین ارتقاءهایی است که یک کارخانه تولید فلز می تواند انجام دهد. ترکیبی از سرعت‌های سفر سریع‌تر، حداقل تمیز کردن پس از جوشکاری، و منحنی یادگیری کوتاه‌تر به طور چشمگیری به مغازه‌ها اجازه می‌دهد تا با حفظ کیفیت استثنایی، توان عملیاتی را افزایش دهند. اپراتورها با درک نحوه تنظیم صحیح هد جوش لیزری، انتخاب پارامترهای مناسب و پیروی از پروتکل های ایمنی ضروری می توانند به طور مداوم به جوش های قوی و تمیز در طیف وسیعی از مواد و کاربردها دست یابند.
